軸類零件數控車削加工

 對4<-L/D<10的軸類零件，必須在工件的一端用卡盤做夾持，在尾端用活頂尖頂緊工件的安裝方法才能保證數控車削加工的正常進行。如圖2—42所示為一種長軸工件，工件原點設置在左端面，其數控精車程序編寫如下：

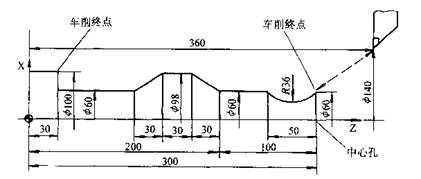

          圖2—42  長軸數控車削編程

00016(outside Turning)    ／程序編號00016

NO G50x140. Z360.0；    ／設置丁件原點在左端面

N1G30u0w0；    ／直接回第二參考點

N2G50S1500T010l M08；    ／限制最高主軸轉速為1500r／min,調01號刀具

N3G96S200M03;    ／指定恒切削速度為200m/min

N4G00X63.0Z303.O；    ／快速走到外因粗車始點(63.0，303.0)

N6G42G01x60.0Z300.0F0.15；    ／調刀尖半徑補償，右偏，接近工件

N8G02X60.O z250.0R36.0；    ／車R36mm圓弧

N10Z200.0；    ／車Φ60mm凹外圓面

N12X98.O Z170.0；    ／車Φ60mmΦ98間錐面

N14Z140.O；    ／車Φ98mm外圓面

N16X60.0Z 110.0；    ／車Φ98Φ60間錐面

N18Z30.0；    /車98mm外圓面

N20X102.O；    ／o車必100nun臺階

N22G40 G00X140.0z360.0M09；  ／取消刀補，快速走到點(140.0，360.0)

N24G30U0W0M05；    /返回第二參考點

N26M30；    /程序結束
