基于Vericut五坐標高速銑削機床運動模擬

　　由于五坐標高速銑削加工時，刀具軌跡比較復雜，且加工過程中刀具軸矢量變化控制頻繁，尤其是在進行高速切削時，刀具運動速度非�？�，因此在進行實際產品加工前，進行數控程序的校對審核是非常必要的。

　　由于五坐標聯動高速切削其程序量大，許多程序采用手工的方法或者在CAM軟件里進行模擬是難以有效的檢查數控程序和機床的實際輸出是否存在問題。采用Vericut軟可以很好的節省校對時間，進行真實的模擬加工，Vericut軟件非常真實的模擬機床加工過程中的干涉、過切、進退刀等狀況，尤其能很好的模擬五軸加工及其RTCP功能。Vericut提供了許多功能，其中有對毛坯尺寸、位置和方位的完全圖形顯示，可模擬2～5軸聯動的銑削和鉆削加工。

　　UGII/Vericut切削仿真模塊是集成在UGII軟件中的第三方模塊，它采用人機交互方式模擬、檢驗和顯示NC加工程序，是一種方便的驗證數控程序的方法。由于省去了試切樣件，可節省機床調試時間，減少刀具磨損和機床清理工作。通過定義被切零件的毛坯形狀，調用NC刀位文件數據，就可檢驗由NC生成的刀具路徑的正確性。UGII/Vericut可以顯示出加工后并著色的零件模型，用戶可以容易的檢查出不正確的加工情況。

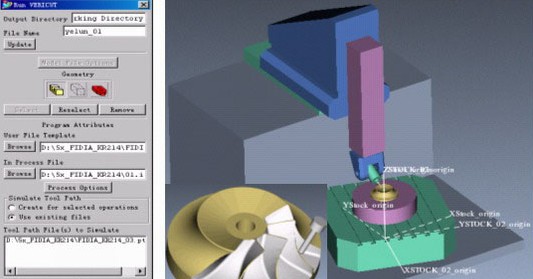

　　作為檢驗的另一部分，該模塊還能計算出加工后零件的體積和毛坯的切除量。UGII中的數字模型可直接傳輸到Vericut軟件中，進行模擬，包括毛坯、產品、數控刀具軌跡與刀具等數字信息。圖9為UGNX環境下提供的Vericut接口界面，進行某整體葉輪機床加工時在Vericut軟件中的模擬情況，為保證該產品的質量提供了較好的檢測過程。
