產品簡介
Macro-S是德國Peter Wolters的Macro系列中蠕動成型磨床之一，Macro是世界的頂級品牌，在成型磨削領域處于領先地位。
1、節省占地面積：機床和水機共占地6,5m²，完美的產品設計單元；
2、提供最佳的磨削性能：高功率的磨削主軸可達45KW；
3、輔助設備可根據客戶的要求靈活擺放：操作面板可放在左邊或右邊，冷卻箱可放在左邊或右邊。
技術參數
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
加工案例

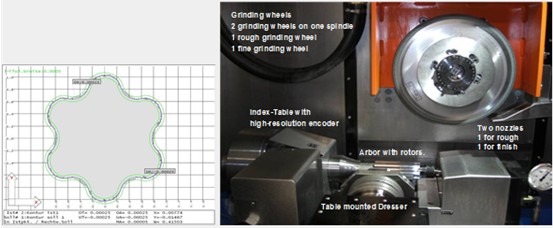

1、轉子磨削應用
工件：轉子
磨削量：0.4mm
材料：硬化鋼
磨削步驟Step1：粗磨
磨削步驟Step2：精磨
砂輪：CBN砂輪（byTESCH），粗磨B151、C165，精磨B64
冷卻：巴索Vasco1000@8%
修整：成型滾輪
修整間隔量：粗磨-每磨5串修整一次，精磨-每磨5串修整一次
修整量：6µ或3µ
磨削速度：粗磨200mm/min，精磨1500mm/min
磨削量：粗磨0,370mm，精磨0,030mm
砂輪速度：44m/s
磨削時間：5min
-轉子夾具
工件：轉子
夾具：瑞士萊曼分度頭，高精度液壓頂針
粗糙度：Ra0.6
輪廓度誤差：±6µm

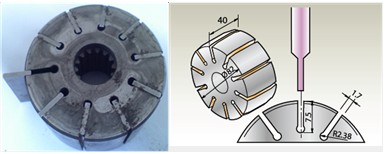

2、轉子槽磨削應用
工件：轉子
材料：硬化鋼
磨削步驟Step1：粗磨
磨削步驟Step2：精磨
砂輪：CBN砂輪
冷卻：水基磨削液
修整：金剛石滾輪
磨削速度：1500mm/min
槽寬度：粗磨6.08±0.04，精磨6.34+0.013
磨削余量：約0.3mm
砂輪速度：40m/s
總時間1.7分鐘（含修整及裝夾）

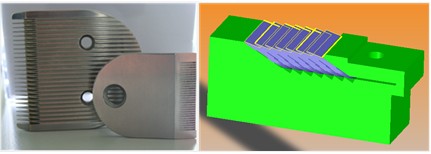

3、梳齒板磨削應用
工件：梳齒板
材料：硬化鋼
磨削步驟Step1：一次磨削
夾具：一次裝夾7個
砂輪：普通砂輪
冷卻：水基磨削液
修整：頭型滾輪修整器
修整速度：0.2µ/轉
修整量：10µ
修整間隔量：每磨10個修整一次
磨削速度：200mm/min
砂輪速度：30m/s
