美國EXTRUDE磨粒流擠壓研磨去毛刺機床:EX系列

產品簡介

一、產地品牌：
　　美國EXTRUDE
二、產品型號：
　　美國EXTRUDE磨粒流擠壓研磨去毛刺機床共有EX800、EX800L、EX1000、EX1080、EX1500、EX2150、EX2200七種型號。
三、產品用途：
　　交差的鉆孔、段付形狀的內徑孔、凹凸的表面、銑削、拉削面、內部半徑、面、內部彎角、內部通路的研磨、用手作業去除的毛刺，以及進排氣管、進氣門、增壓腔、噴油器、噴油嘴、氣缸頭、渦輪殼體和葉片、花鍵、齒輪、制動器等。

	AFM磨粒流的砂材的含有物一般是：碳化珪素,氧化鋁,碳化硼或是鉆石的砂粒。砂粒的尺寸可以從0.005mm~2mm做指定。 　　對于使用AFM有效的材料范圍非常廣泛。在半導體產業所用的不銹鋼、L型鋼管如照片所示。鋁鑄的葉片等可以對應廣泛的材料。

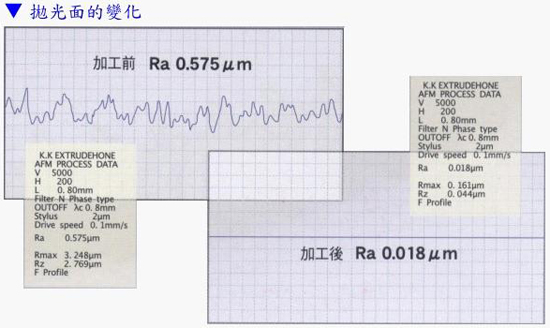

	加工面粗度改善
	彎角部的毛刺去除，R角加工
	去除前加工所造成的加工變質層，硬化層，Recast layer去除。

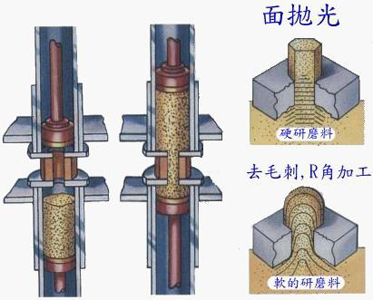

　　AFM磨料具有流動性，通過一種擠壓方法，其中的顆粒不斷地對工件表面進行研磨。

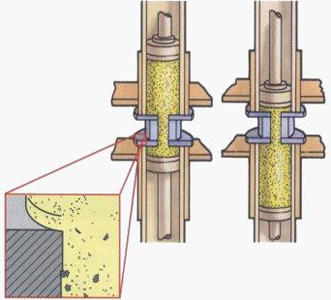

　　AFM工藝的核心是我們獨有的高分子聚合物或者當要求達到一定切削力時能改變其粘性的磨料。當磨粒流經被限制的通道時，其分子的“交叉連接”，使磨料從一種粘性液體轉化成彈性甚至易碎的固體。由于我們的磨料極少附在工件表面，所以它像有彈性研磨橡皮泥一樣很容易滑過工件的邊角和表面，其磨粒粒子就象三維的“砂紙”。
　　AFM磨料是可重復使用的，盡管其期望的使用壽命是受限于使用的次數和程度�？梢詾橛脩籼峁�廣泛地磨料選擇。通常對特殊應用的磨料配方和工藝優化也是可行的。我們ISO9000認證的制造過程可以確保AFM加工每次的可靠性和一致性。
　　MEDIA-磨料：是由一種具有粘彈性、柔軟性和切割性的半固態載體和一定量磨砂攪而形成。不同載體的粘度、磨砂種類、磨粒大小，可以產生不同的效果。磨料依加工物的形狀、材質、加工目的有各種不同的規格。規格是依載體的粘彈度、砂粒、材質、粒度的組合來做調合。一般是在鑄鐵、鋁、鐵加入常碳化硅做為標準的磨料。如用于超硬或陶瓷則使用鉆石磨料。高粘度磨料可用于對零件的壁面和大通道進行均勻研磨；低粘度磨料用于對零部件邊角倒圓和小通道進行研磨。

　　　　　　　　
　　我們經�？梢钥吹降氖止せ驒C械研磨方法來改變孔和平面的表面質量，但是對于例如大型汽車發動機缸蓋內部的復雜曲面和其它復雜表面的表面拋光，往往是束手無策。

技術參數

加工案例

　　鏡面拋光機,螺絲模具拋光,拉絲模具拋光,鋁擠型模具拋光,拉銅管模具拋光,粉末冶金模具拋光,高速沖壓模具拋光,熱膠道拋光,噴絲板去毛刺,汽車引擎零件拋光,鋁擠模具拋光,熱流道專用流體拋光機(單向磨料流體拋光機),內孔拋光、內孔去毛刺.

一、模具拋光

1、貫通式模具

2、鍛壓模具

3、擠型模具

4、沖壓模具

5、模具修理

二、航天醫療及汽車零件、汽車、機車相關零件拋光

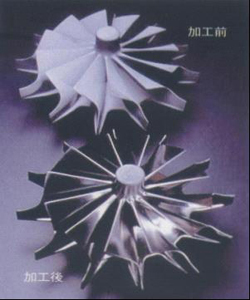

航天渦輪葉片拋光及相關零件拋光，去除前加工　　所造成的加工變質層,硬化層,Recast layer去除。	燃油噴油嘴拋光,汽缸頭拋光,汽缸體拋光，進氣歧管拋光, ,
汽缸頭拋光

840mm

840mm

Y行程

Y

462mm

462mm

510mm

500mm

Z行程

Z

600mm

600mm

955mm

1,105mm

磨料重量

　

100kg

100kg

160kg

160kg

機床最大壓力

　

14.0Mpa

14.0Mpa

14.0Mpa

14.0Mpa

機床泵流量

　

8.0L/min.

8.0L/min.

19.0L/min.

19.0L/min.

油罐容量

　

40.0L

40.0L

55.0L

55.0L

電力

　

2.2KW4P

2.2KW4P

3.7KW4P

3.7KW4P

電源

　

AC200-440V,50/60Hz,3/4phasesasselectable

　

(location)

EX1500

EX2150

EX2200

　

Machine(Mainunit):

　

　

　

　

　

Height(strokeup)

A

2.454mm

2.930mm

2.930mm

　

高度（筆劃下）

A

2.054mm

2.430mm

2.430mm

　

寬度(機)

B

1100mm

1200mm

1200mm

　

寬度（帶有控制器）

C

1,586mm

1,700mm

1,700mm

　

深度

D

950mm

1,050mm

1,050mm

　

表格高度

E

990mm

1200mm

1200mm

　

重量

　

1400公斤

1700千克

1700千克

　

夾緊系統

　

　

　

　

　

夾緊系統時間間隔

F

620mm

740mm

740mm

　

夾緊法蘭外徑

G

250Φ

310Φ

310Φ

　

夾輸出

　

25噸

40噸

, 40, 噸

　

媒體系統

　

　

　

　

　

媒體缸直徑

H

150Φ

150Φ

200Φ

　

媒體描邊長度

我

250mm

300mm

300mm

　

介質容量

　

抄送4,950

抄送5,300

抄送9,425

　

媒體壓力范圍

　

0.4-5.6MpA

1.0-14.0Mpa

0.6-7.8MpA

　

媒體流率(~最大）

　

~43.0L/分

~19.0L/分

~30.0L/分

　

液壓裝置

　

　

　

　

　

高度

X

840mm

845mm

845mm

　

寬度

Y

500mm

510mm

510mm

　

深度

Z

1,105mm

1,060mm

1,060mm

　

重量(包括石油)

　

160公斤

210公斤

210公斤

　

最大壓力

　

14.0Mpa

14.0Mpa

14.0Mpa

　

水泵流量

　

19.0L/min.

19.0L/min.

19.0L/min.

　

油箱容量

　

55.0L

78.0L(*2)

78.0L(*2)

　

電力1

　

　

　

　

　

電力

　

3.7KW4P

7.5KW4P

7.5KW4P

　

電源

　

AC200440，50/60Hz，可選的3/4階段



加工案例

　　鏡面拋光機,螺絲模具拋光,拉絲模具拋光,鋁擠型模具拋光,拉銅管模具拋光,粉末冶金模具拋光,高速沖壓模具拋光,熱膠道拋光,噴絲板去毛刺,汽車引擎零件拋光,鋁擠模具拋光,熱流道專用流體拋光機(單向磨料流體拋光機),內孔拋光、內孔去毛刺.

一、模具拋光

1、貫通式模具

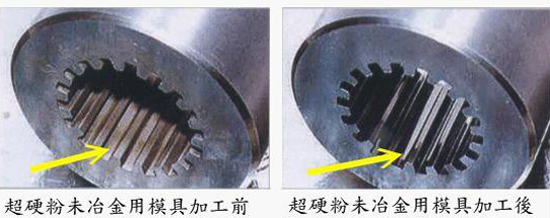

粉末成形用模具鏡面拋光 加工后表面粗糙度可小于 ＜Ra0.02μm 鎢鋼模具鏡面拋光 各種異形不規則內孔拋光，可以控制拋光精度。

2、鍛壓模具

鍛造用模具拋光 成形模具拋光

3、擠型模具

擠形模具內孔拋光 塑料成形模具拋光 鋁壓鑄模具拋光 玻璃模具拋光 線切割模具

4、沖壓模具

沖壓模具表面拋光 成形沖壓模具表面拋光 鍛造沖壓模具表面拋光 螺絲螺帽成形模拋光 沖棒拋光

5、模具修理

二、航天醫療及汽車零件、汽車、機車相關零件拋光

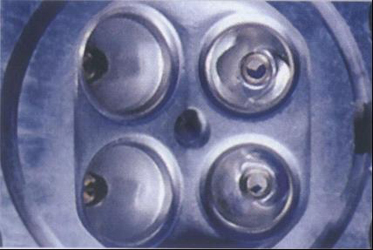

航天渦輪葉片拋光及相關零件拋光，去除前加工　　所造成的加工變質層,硬化層,Recast layer去除。	燃油噴油嘴拋光,汽缸頭拋光,汽缸體拋光，進氣歧管拋光, ,

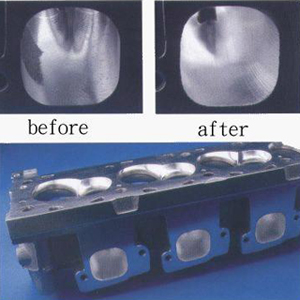

汽缸頭拋光
