德國EMAG倒置式多功能車削中心,VLC系列

產品簡介

　　蘭生提供德國EMAG品牌的倒置式多功能車削中心。
（一）產品型號：
　　1、VLC 250倒置式多功能車削中心；
　　2、VLC 500倒置式多功能車削中心；
　　3、VLC 630倒置式多功能車削中心；
　　4、VLC 800倒置式多功能車削中心；
　　5、VLC 1200倒置式多功能車削中心。
（二）產品用途：
　　特別適合重、大型零件高精加工。
（三）性能特點：
　　VLC系列車削中心多功能生產中心采用橋式結構，切削功率大，最適合大工件的組合加工。它可以在一臺機床上一次裝夾完成多種加工，它的加工工藝包括軟加工，硬加工，不連續加工，車，鉆，鏜，銑，磨…特別適合重、大型零件高精加工。
　　●VLC 250倒置式車削中心
　　VLC 250是多工藝組合、應用廣泛的倒置式車削中心。機床可根據加工要求配置刀塔數量、位置及自動輸送系統。VLC 250是工藝集成的典范，它一機集成車、鉆、磨、銑或帶換刀系統的多工藝模塊。

　　·多功能生產系統：車削，鉆孔，銑，磨，...

　　·結構簡潔易操作

　　·一次性裝夾加工減少了夾緊錯誤

　　·高級礦物料澆鑄而成的床身具有良好的穩定性及耐熱性

　　·一體化測量保證了高度的一體化加工過程

　　·標準的自動化模塊確保了極大的靈活性

　　·落屑直接到達底部，十分理想

　　·緊湊型設計，占地面積小
　　VLC 250 P倒置式車削中心兩個主軸安裝在同一高架滑塊上并同時運行，當一個主軸夾持工件進行加工時，另一個主軸輸送已加工完的成品并拾取毛坯件。這樣的設計保證加工區始終有工件在進行加工，極大地縮短了節拍時間。

　　·工件更換極快，相較傳統機床可節省83%的時間

　　·VLC250 P可進行連續加工（加工完一序后接著加工二序）從而完整地加工大量工件。

　　·通過采用花崗巖澆鑄的材料做床身和復合托板來實現機床的減振性能和熱穩定性

　　·標準的自動化模塊確保了極大的靈活性

　　·落屑直接到達底部，十分理想

　　·緊湊型設計，占地面積小
　　VLC 250 WF - 集車削、滾齒、去毛刺工藝，專為加工齒形零件設計，可加工最大直徑230mm,模數4的齒輪零件。VLC 250 WF柔性大，它可以是一臺單主軸的車削中心，滾齒機，也可以是一臺車滾復合加工中心。它特別適合大批量加工高精度，中型齒輪。
　　·一次裝夾并可車削和滾齒加工工件的第二個面
　　·可很方便地加入輔助性操作，例如通過車刀或滾刀進行齒輪去毛刺
　　·通過直接的工件流向使得自動化概念得以實現，例如埃馬克的InLine系統以及標準環形料道
　　·和傳統的車床和滾齒機組合加工相比，VLC250 WF的性價比特別出色

　　VLC 250 DS倒置式車削中心是工藝集成的典范，可在一臺機床上一次裝夾完成車削、磨削加工。該機床非常經濟，總能根據加工需求配置最佳工藝，因為該機床一機集硬車削，刮削，磨削等多種工藝于一機。

　　·在一臺機床上一次裝夾硬車和精磨組合加工
　　·那些可以進行工藝集合車削的工件有些部位只需硬車削，只有質量和工藝集合要求的部位才需要進行磨削（預硬車之后）
　　·由于是一次裝夾組合加工，所以工件產量和質量更高
　　·磨削過程只去除少量材料，從而可觀地減少了砂輪的磨損，也減少了砂輪修整的頻率，使得生產周期的優勢大大體現。
　　●VLC 500、VLC 630、VLC 800三種型號多功能車削中心均采用橋式結構，切削功率大，最適合大工件的組合加工。
　　●VLC 1200，目前世界上最大的倒置式自動上下料車削中心，能加工的工件最大直徑達1200毫米，最大重量是2000千克。如EMAG的其它機床一樣，工件自動輸送系統是這臺機床不可或缺的組成部分

技術參數

項目	單位	VLC 250				VLC 500	VLC 630	VLC 800	VLC 1200
		VLC 250	VLC 250 P	VLC 250 WF	VLC 250 DS
卡盤直徑	毫米	250 / 315	250	250	250 / 315	500	630	800	1250
工件回轉直徑	毫米	350	350	350	350	820	820	820	1500
工件最大直徑	毫米	250	200(額定)	220	220	-
X軸行程	毫米	1600	600	1600	1400 / 1600	2300	2300	2300	2960
Y軸行程	毫米	± 100	230	±100	± 100	-			200
Z軸行程	毫米	300	300	300	300	700	500	700	1000

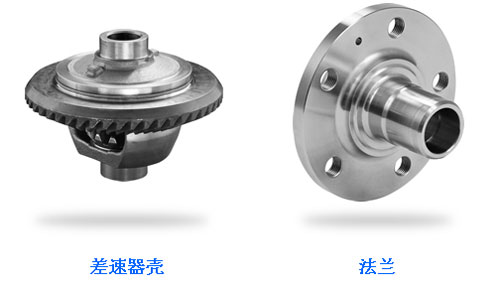

工件案例
