產品簡介
蘭生提供臺灣PARAGON內圓磨床技術參數

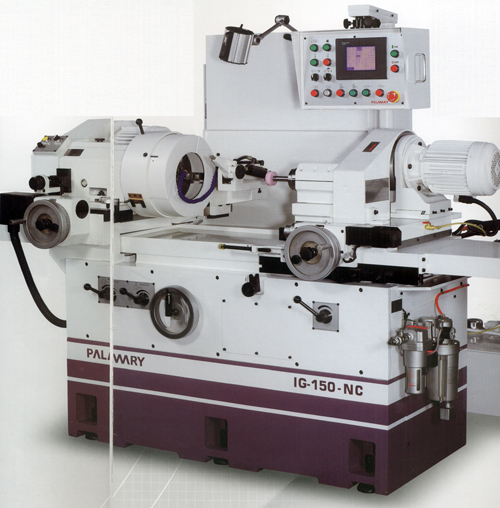

臺灣PARAGON IG150NC型內圓磨床，全自動研磨：粗磨、修磨、精磨、無火花研磨循環動作。精度高，操作方便，大幅提升產能。 主軸頭可回轉角度范圍：前8度、后7度。主要技術參數：
|
規格 |
IG-150-NC |
|
研磨內徑范圍 |
6～150mm |
|
研磨工件最大長度 |
150mm |
|
床面上旋徑 |
520mm |
|
防水覆蓋內之旋徑 |
320mm |
|
工作臺之最大行徑 |
540mm |
|
工作臺之最大速度Z軸 |
7.2m/min(油壓/1軸) |
|
主軸回轉速度 |
0～550R.P.M |
|
X軸進給速度 |
5m/min |
|
X軸最小移動單位 |
0.001mm |
|
修整砂輪進給速度 |
1m/min |
|
主軸臺旋轉調整角度 |
(前)8°/(后)7° |
|
磨軸中心離地高度 |
1060mm |
|
油壓箱容量 |
60L |
|
主軸臺馬達 |
1HP,4P |
|
油壓箱泵浦 |
2HP,4P |
|
砂輪馬達 |
2HP,2P |
|
冷卻系統馬達 |
1/8HP,4P |
|
總重量(約) |
2100kgs |
|
主軸臺滑板進給馬達 |
400w |
