產品簡介
蘭生提供韓國威亞WIA品牌的臥式加工中心。
（一）型號規格：
1、KH50G臥式加工中心；
2、KH63G臥式加工中心；
3、KH80G臥式加工中心。
（二）產品用途：
適合箱體類工件的加工。
KH50G、KH63G圓柱與床身以T字型鑄物結構提高強性，即使是在長時間運轉時也能維持穩定的精度。Y軸內側的主軸磁頭，對圓柱8面均能發揮作用，因此進行中切削時也能維持高精度。
為了減少Z軸導軌的摩擦，采用"半浮象滑動方式"，可長時間進行位置決定，并能長時間維持反復程度。被各個移送內側周圍的潤滑油回收口所分離和回收。X/Y/Z軸的滾珠絲杠潤滑，采用冷卻效果好的Oil-Air方式來抑制熱變位，從而提高精密度。
KH80G采用圓柱移動方式Z軸，因此全無TableOverhang，即使加工重加工物時，也能維持穩定的加工精密度。幅度達860mm的大型圓柱，無論在什么條件下都能制造精密加工。以熱對稱圓柱結構，極小化因熱所發生的熱變形，從而實現精密加工。在同級產品中最大的18m/min的急移送速度，可大幅縮短非切削時間，從而提高生產性。主軸徑為100mm的高剛性主軸，即使在強力切削時也能進行正常加工。
KH50G | KH63G臥式加工中心特點

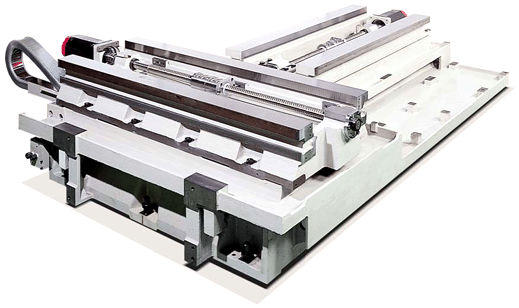

◆ 圓柱與床身以T字型鑄物結構提高強性，即使是在長時間運轉時也能維持穩定的精度。
◆ Y軸內側的主軸磁頭，對圓柱8面均能發揮作用，因此進行中切削時也能維持高精度。
◆ 為了減少Z軸導軌的摩擦，采用"半浮象滑動方式"，可長時間進行位置決定，并能長時間維持反復程度。

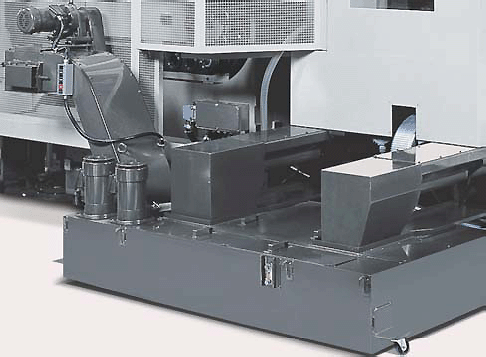

◆ 被各個移送內側周圍的潤滑油回收口所分離和回收。
◆ X/Y/Z軸的滾珠絲杠潤滑，采用冷卻效果好的Oil-Air方式來抑制熱變位，從而提高精密度。
KH80G系列臥式加工中心特點

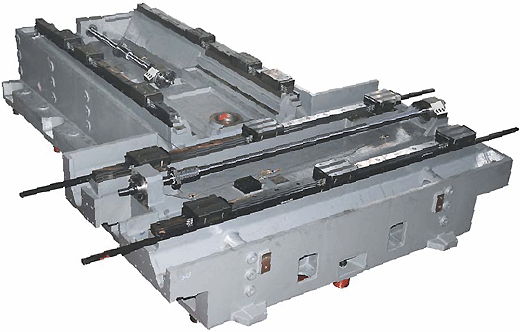

◆ 采用圓柱移動方式Z軸，因此全無Table Overhang，即使加工重加工物時，也能維持穩定的加工精密度。
◆ 幅度達860mm的大型圓柱，無論在什么條件下都能制造精密加工。
◆ 以熱對稱圓柱結構，極小化因熱所發生的熱變形，從而實現精密加工。
◆ 在同級產品中最大的18m/min的急移送速度，可大幅縮短非切削時間，從而提高生產性。

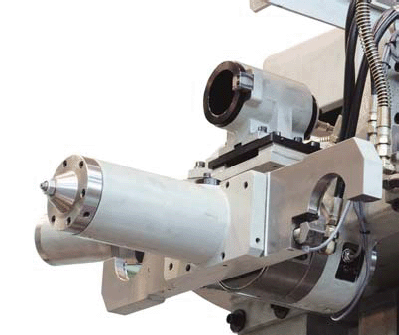

◆ 主軸徑為100mm的高剛性主軸，即使在強力切削時也能進行正常加工。
技術參數
|
型號 |
單位 |
KH50G |
KH63G |
KH80G |
|
工作臺尺寸 |
mm |
500X500 |
630X630 |
2×800×800 |
|
最大承載 |
kgf |
2-800 |
2-1,000 |
2-2,200 |
|
最大工件尺寸 |
mm |
Ø900×H780 |
Ø1,120×H875 |
Ø1,150×H1,150 |
|
最小分度角度 |
deg |
1°[0.001°] |
1°[0.001°] |
1°[0.001°] |
|
主軸錐度 |
- |
NT#50 |
NT#50 |
NT#50 |
|
主軸轉速 |
r/min |
20~4,500[8,000] |
4,500[8,000] |
4,500 |
|
主軸功率 |
kW |
18.5/15[18.5/15] |
22/18.5[22/18.5] |
26/22 |
|
主軸扭矩 |
N.m |
901/730[657/532] |
1071/901[781/657] |
1,503/493 |
|
切削進給 |
- |
GEAR |
GEAR |
GEAR |
|
最大行駛距離(X/Y/Z) |
mm |
760/705/650 |
950/825/760 |
1,250/1,000/850) |
|
工作臺端面至主軸端距離 |
mm |
0~705 |
0~825 |
50~1,050 |
|
立柱正面至主軸中心距離 |
mm |
135~785 |
175~935 |
250~1,100 |
|
快速進給速度(X/Y/Z) |
m/min |
20/20/20 |
20/20/20 |
18/18/18 |
|
切削進給（X/Y/Z） |
m/min |
5 |
5 |
8 |
|
導軌形式 |
|
BOXGUIDE |
BOXGUIDE |
MGUIDE/Y軸:BOX |
|
刀庫容量 |
ea |
40(60,90,120) |
40(60,90,120) |
40[80,120] |
|
刀具形式 |
- |
BT50 |
BT50 |
BT50[HSK-A100] |
|
刀具類型（有/無鄰） |
mm |
Ø110/Ø245 |
Ø110/Ø245 |
Ø130/Ø260 |
|
刀具最大長度 |
mm |
400 |
600 |
500 |
|
最大刀具重量 |
kg |
20[35] |
20[35] |
27 |
|
選刀方式 |
- |
固定地址 |
固定地址 |
固定地址 |
|
Tool-Tool換刀時間 |
sec |
5.5 |
5.5 |
3.5 |
|
Chip-Chip換刀時間 |
sec |
9 |
9 |
9.5 |
|

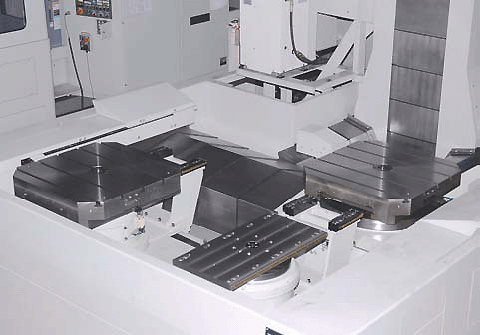

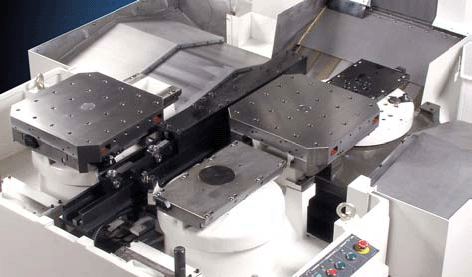

工作臺容量 |
ea |
2 |
2 |
|
|
工作臺更改格式 |
sec |
16 |
18 |
28 |
|
工作臺時間更改 |
- |
回轉E |
回轉E |
回轉E |
|
工作臺驅動 |
- |
HyD.CylINDER |
HyD.CylINDER |
HyD.CylINDER |
|
冷卻液 |
ℓ |
400 |
400 |
500 |
|
潤滑劑 |
ℓ |
3.4 |
3.4 |
3.4 |
|
切削液容量 |
ℓ |
60 |
60 |
100 |
|
氣源消耗量 |
ℓ/min |
300 |
300 |
670 |
|
電源消耗量 |
KVA |
40 |
40 |
75 |
|
最小線徑 |
Sq |
25以上 |
25以上 |
25以上 |
|
電壓 |
V/Hz |
220/60(200/50 |
220/60(200/50) |
220/60(200/50) |
|
占地面積(L×W) |
mm |
2,890X4,340 |
3,225X4,820 |
5,510×3,270 |
|
高度(h) |
mm |
3,076 |
3,106 |
3,233 |
|
機床重量 |
kg |
12,000 |
14,000 |
21,500 |
|
CNC規格 |
- |
FANUC31i-A |
FANUC31i-A |
FANUC31i-A |
