手輪脈沖發生器

產品型號：ZS9-7050系列、ZS9-6050系列。
產地品牌：國產
產品用途：用于數控機床、印刷機械零位補正和信號分割。
性能特點：手動脈沖發生器，銅齒輪，轉動手感清晰。安裝部位尺寸50.8，薄型，體輕，3-M3螺釘固定。電源電壓：DC+5V或+5～15V。驅動器輸出型，抗干擾能力強，可長距離傳輸。
◆型號說明：


◆型式舉例：100p/r、電源電壓DC12V、驅動器輸出、普通型
◆記為：ZS9-7050或6050-100A/12E
◆可選脈沖數：25、50、100p/r
※接線表

臥式端子代號	1	2	3	4	5	6
電壓輸出	5-15V	OV	B	A	—	—
驅動器輸出	5V	OV	B	A	—	—

技術規格參數：

電源電壓 輸出電壓 消耗電流 響應頻率 輸出波形 載空比 啟動力距 信號位置 最大機械轉速 正常轉速 防 護 工作壽命 工作溫度 儲存溫度 工作濕度 重量

DC+5V±5%或+5～15V 高電平≥85％VCC,低電平≤0.3V ≤100mA 0～20KHZ(或按客戶要求) 方波 0.5±0.1T 1×10-2N m(+25℃) 四種 500rpm ≤200 rpm 防水、防油、防塵 ≥10000h(+25℃，200 rpm) -10℃～70℃(或按客戶要求) -30℃～85℃ 30～85﹪（無結露） 約0.14㎏

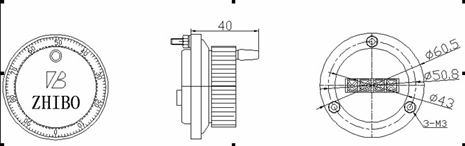

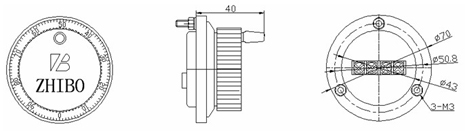

安裝尺寸圖：
