產品簡介
一、產地品牌：
國產祥生
二、產品型號：
1、SD300-JS+D金屬砂帶研磨復合機；
2、SD300-2WJS+2D金屬砂帶研磨復合機
三、產品用途：
SD系列是以端面磨盤為主要加工手段的全新產品，應用于復雜平面及有一定曲面的表面及邊緣和孔的精密去毛刺處理，具有保持原有的尺寸精度不受影響，并取得優質均勻的微量倒角效果。
廣泛適用于精密沖壓零件，汽車零部件，精密機械零部件等的精密去毛刺處理。結合產品的不同要求，運用砂帶，杜邦絲，鋼絲等多種研磨材料，配合磁性或真空輸送技術，選擇干濕等方式來進行加工，是現代化自動化機械加工必不可少的利器。
技術參數
SD300-JS+D技術參數：
*磨頭排列：1個砂帶輪磨頭+2個端面磨盤式磨頭
* 砂帶磨頭的接觸輥為固定不可調式，用于粗大毛刺的預去除

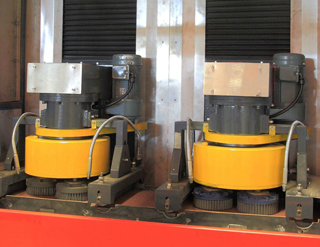

* 端面磨盤是一個內有3個磨頭的總成，3個磨頭高速自轉，總成由一個減速電機帶動公轉，方向與磨頭相反。
* 兩個端面磨頭的轉動方向可以相同或相反。
* 小于最小加工長度的工件可以選擇磁性輸送臺或真空輸送臺獲得優越的加工效果。
* 端面磨刷采用公司專利技術快速裝卸，5秒即可完成。
* 對于某些對加工溫度敏感材料可選用濕磨機型SG300-WJS+D
|
最大加工寬度 |
300mm |
最大加工厚度 |
80mm |
|
最小加工厚度 |
1mm |
最小加工長度 |
40mm |
|
送料速度 |
0•5-5m/min |
磨頭主軸轉速 |
1480r/min |
|
磨盤公轉速度 |
60-120r/min |
砂帶規格 |
1900×300mm |
|
輸送方式 |
磁性+壓輥或真空+壓輥 |
|
需配吸塵風量 |
3000立方米/H |
總功率 |
15-18KW |
|
體積 |
2500×700×1900mm |
|
|
|
重量 |
1500kg |
|
|
SD300-2WJS+2D技術參數：
采用砂帶磨削和磨盤加工相結合濕式加工的組合機型，其主要特點是工作臺固定，各磨頭獨立升降式。砂帶磨削有重切削及拉絲功能，主要適用厚工件的表面處理（例如：方管、方鋼、鋼帶以及機加工后的平面復雜工件及工件邊緣的大毛刺預去除）；磨盤有精密去毛刺和工件邊緣及孔口邊緣刀鋒去除的功能，廣泛適用于精密沖壓零件，汽車零部件，精密機械零部件等的精密去毛刺處理，可以根據具體的工藝要求兩者組合使用和獨立使用，也可以根據要求選配不同材質的砂帶和磨盤。如配合磁性或真空輸送床則能滿足小工件的加工需求。由于采用濕式加工方式，可以滿足各種材料的要求，包括對熱敏感材料。
* 磨頭排列：2個砂帶輪磨頭+2個端面磨盤式磨頭
* 各磨頭可單獨自由升降調節，根據不同要求靈活調整，電動升降手動微調，各磨頭獨立數顯控制
* 砂帶磨頭的接觸輥硬度不同，適合不同要求的磨削，如粗大毛刺的預去除
* 端面磨盤是一個內有3個磨頭的總成，3個磨頭高速自轉，總成由一個減速電機帶動公轉，方向與磨頭相反。
* 兩個端面磨頭的轉動方向可以相同或相反。
* 小于最小加工長度的工件可以選擇磁性輸送臺或真空輸送臺獲得優越的加工效果。
* 端面磨刷采用公司專利技術快速裝卸，5秒即可完成。（選配項）
* 配置紙帶式精密過濾機，保證最高的磨液過濾要求
* 輸送帶快換設計，無需拆卸輸送床就可快速更換輸送帶
* 輸送進出口上下料區長度達800MM，適合小工件的上下料
* 不同要求的工件可靈活選用不同材質和形式的砂帶和磨盤
|
最大加工寬度 |
300mm |
最大加工厚度 |
250mm |
|
最小加工厚度 |
1mm |
最小加工長度 |
350mm |
|
送料速度 |
0•5-5m/min |
磨頭主軸轉速 |
1480r/min |
|
磨盤公轉速度 |
60-120r/min |
砂帶規格 |
1900×300mm |
|
輸送方式 |
通過式輸送，變頻調速 |
|
體積 |
4500×900×1900mm |
總功率 |
25.2KW |
|
重量 |
3800kg |
|
|
