創新的復雜形狀工件的全加工技術。最多可配置3個刀塔，標配Y軸，每個Y軸行程110 mm，3個刀塔最多可有48個直接驅動刀位，可同時編程3個刀塔，實時檢測碰撞 – 全新NZ系列車床滿足全部加工要求將大直徑、長工件的生產效率提高到極限的大型高效率4軸復合加工機。 石油、能源產業不可或缺的油井管等長尺寸、大直徑工件。

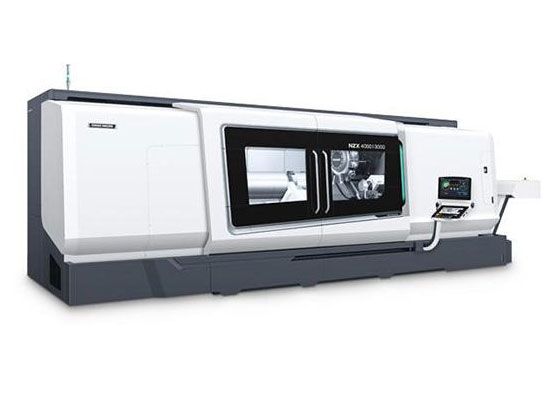

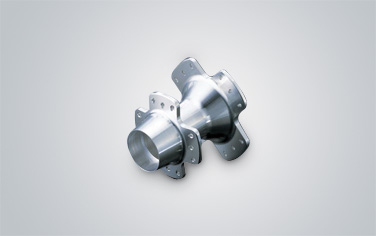

NZX4000/NZX6000有2個刀塔，利用銑削能力堪比40號錐度加工中心的BMT（內置電機的刀塔），顯示出極高的剛性和棒料作業的能力，在大直徑和長尺寸工件的重切削中發揮強勁的加工能力。備有豐富的主軸貫通孔機型，可應對多種多樣的工件，實現極高的生產效率，達到了大型4軸復合加工機的頂級水平。
高剛性臺式床身
通過采用厚壁的臺型床身實現高抗扭力剛性。
導軌寬度
滑動導軌的寬度最大化實現了穩定的車削加工，銑削加工。
主軸
有對應多種超長·大直徑工件的各軸主軸通孔規格。
并且采用直驅電機的一體化構造實現緊湊型機型下的高輸出功率。
內置電機的刀塔
BMT（Built-in Motor Turret）獨創技術
通過采用將馬達組裝到轉塔內部的內置結構，不僅可將發熱和振動控制在最低限度，而且可提高傳動效率。切削能力、速度、表面質量、精度都可大幅提高。
BMT的效果
·銑削切削能力的提高
·銑削加工精度的提高
·抑制刀塔的發熱、振動
·削減能量損耗
直接光柵尺反饋（X軸）
標準配置Magnescale公司生產的可有效進行高精度定位的絕對式磁柵尺（全閉環）。
·高精度，高分辨率
·優于光學式的高精度
·耐結露和油污
·耐振動，耐撞擊性
分解功能0.01μm
冷卻液冷卻裝置（另設）
由于要使加工產生的熱以及切削油循環，油的溫度就會升高，進而由于夾具和加工作業本身的熱位移，就會影響到尺寸的精度。為了控制油溫上升，請使用本裝置。特別是在使用油性切削油時，即使使用標準的切削油泵，油溫也會升得很高，因此請務必選擇本設備。
高精度數據
NZX4000C/2000Y 圓度（車削）
材料：黃銅 0.9μm<實測值>
|
刀具 |
20mm的金剛石車刀 |
|
切削速度 |
314m/min |
|
主軸轉速 |
1000rpm |
|
切削深度 |
0.1mm |
|
進給速度 |
0.05mm/rev |
NZX4000C/2000Y光潔度（車削）
材料：黃銅 0.34μm Ra <實測值>
|
刀具 |
20mm的金剛石車刀 |
|
切削速度 |
314m/min |
|
主軸轉速 |
1000rpm |
|
切削深度 |
0.1mm |
|
進給速度 |
0.05mm/rev |
NZX6000D/2000 圓度（車削）
材料：黃銅 1.3μm<實測值>
|
刀具 |
20mm的金剛石車刀 |
|
切削速度 |
188m/min |
|
主軸轉速 |
300rpm |
|
切削深度 |
0.1mm |
|
進給速度 |
0.05mm/rev |
NZX6000D/2000 光潔度（車削）
材料：黃銅 0.27μm<實測值>
|
刀具 |
20mm的金剛石車刀 |
|
切削速度 |
377m/min |
|
主軸轉速 |
600rpm |
|
切削深度 |
0.01mm |
|
進給速度 |
0.05mm/rev |
|
項目 |
單位 |
NZX4000 | |||
|
/1000L /2000L |
/1000 /2000 |
/1000Y /2000Y | |||
|
能力 |
床身上最大回轉直徑 |
mm |
930 | ||
|
橫向移動時的振動 |
mm |
520 | |||
|
最大車削直徑 |
mm |
第1：φ660 第2：φ460 | |||
|
最大車削長度 |
mm |
第1:1000 第2:862 第1:2000 第2:1862 | |||
|
行程 |
X軸行程 |
mm |
第1：385 第2：235 | ||
|
Y軸行程 |
mm |
- |
±70 | ||
|
Z軸行程 |
mm |
第1:1100 第2:1000 第1:2100 第2:2000 | |||
|
主軸 |
主軸最高轉速 |
rpm |
A：2000 B：1500 C：1000 | ||
|
主軸變速范圍數 |
段 |
2 | |||
|
主軸鼻端類型 |
- |
A：A2-11 B：A2-15 C：A2-20 | |||
|
主軸通孔直徑 |
mm |
A：φ145 B：φ185 C：φ285 | |||
|
主軸最小分度 |
- |
- |
0.01° | ||
|
主軸軸承內徑 |
mm |
A：φ200 B：φ260 C：φ360 | |||
|
所使用的卡盤 |
- |
15-24英寸 實心空心、氣壓卡盤 | |||
|
刀塔 |
刀塔數量 |
- |
2 | ||
|
刀塔樣式 |
- |
第1:12角 第2:8角 | |||
|
刀具安裝把數 |
把 |
第1:12 第2:8 |
第1:12（旋轉刀具：12） 第2:8 | ||
|
刀方尺寸 |
mm |
32 | |||
|
鏜刀桿的尺寸 |
mm |
φ60 | |||
|
刀塔的分度時間 |
秒 |
0.4 | |||
|
旋轉刀具主軸最高旋轉速度 |
rpm |
- |
第1:3500 | ||
|
進給速度 |
快進速度 |
mm/min |
X軸：20000 Z軸：24000 |
X軸：20000 Z軸：24000 Y軸：10000 | |
|
rpm |
C軸：100 | ||||
|
寸動進給速度 |
mm/min |
X,Y,Z軸：0-5000（20段） | |||
|
尾架 |
尾架移動量 |
mm |
[1000] 2000 | ||
|
尾架軸的直徑 |
mm |
[φ150] φ150 | |||
|
尾架軸的錐孔 |
- |
[φ150，MT5（內置頂針）] φ150，MT5（內置頂針） | |||
|
尾架軸移動量 |
mm |
[150],<150/2000> | |||
|
電機 |
主軸電機（30分鐘/連續） |
kW |
37/30[45/37] [75/55（電壓400 V）] | ||
|
旋轉刀具主軸電機（50%ED/連續） |
kW |
- |
第1:11/7.5 | ||
|
所需動力源 （標準規格） |
電源（持續） |
kVA |
A,B,C:66.4 |
A,B,C:78.9 |
A,B,C:81.8 |
|
氣壓源 |
MPa,L/min |
0.5,400 | |||
|
水箱容量 |
切削液箱容量 |
L |
620 900 | ||
|
機床尺寸 |
機器高度（從地面起） |
mm |
2789 | ||
|
占地面積（寬度x深度） |
mm |
5042x2791 6131x3080 | |||
|
機器重量 |
kg |
23100 26500 | |||
[ ]選項 第1：第1刀塔 第2： 第2刀塔
·主軸最高轉速：最高速有時受到所用夾具和刀具等的限制。
·ANR:表示溫度為20℃、 絕對氣壓為101.3 kPa、相對濕度為65%的空氣的標準狀態。
·所需動力源·機床尺寸：根據所配置的選購件、外圍設備不同，可能會與產品目錄所記載的值不同。
·氣壓源: 請向機器供給加壓露點為0.7 MPa、10℃以下的凈化后的壓縮空氣。
·作為選擇壓縮機的參考標準，每0.75 kW為90 L/min的容量。
該數值會由于圧縮機類型及配置選項不同而存在差，詳細情況請確認壓縮機規格。
·如果需要一直使用刀尖吹氣，需要再追加300 L/min以上的氣圧源流量。
