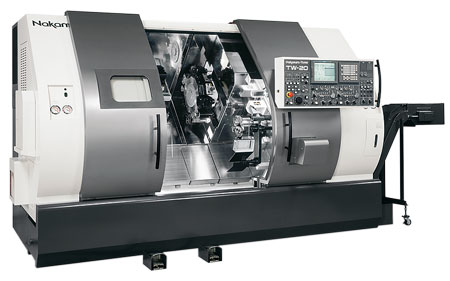

中村留TW-20設備特點

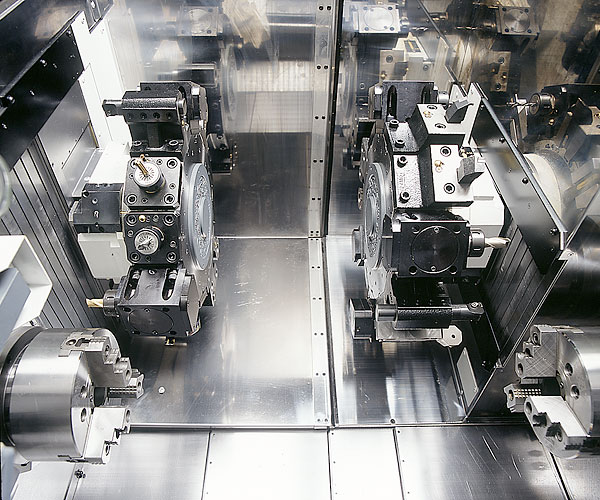

●雙刀塔，雙主軸復合加工機
●利用伺服放大器對扭矩的控制技術，右側主軸移動直接換夾保證實現高精度
●對相雙主軸，左右同時加工以縮短總加工時間
●48工具座，使用裝載數2倍的工具更能增加裝載刀具數!
●利用防止粉塵入侵的非可動式控制機構，伺服馬達，采用電氣控制機構
TW-20基本參數
| 加工能力及容量 |
最大加工徑/最大加工長度 |
TW-20:270mm/192mm |
|---|---|---|
|
主軸端面間距(max / mix) |
max.1,080mm/min.300mm | |
|
棒材能力（圓） |
51mm（op.65mm） | |
|
卡盤尺寸 |
TW-20:8"215mm | |
| 行程 |
X1軸/X2軸移動量 |
195mm/195mm |
|
Z1軸/Z2/B軸移動量 |
265mm/780mm | |
|
Y1/Y2軸移動量（op.） |
±45mm/±45mm | |
| 主軸 |
主軸轉速 |
TW-20:5,000min-1 |
|
主軸電機 |
TW-20:15/11kW（op.18.5/15kW） | |
| 刀塔 |
刀塔數 |
2 |
|
刀塔形式/分割數 |
TW-20:12角轉塔/24 | |
| 銑削（op.) |
動力刀座轉速 |
3,600min-1 |
|
電機 |
3.7/2.2kW | |
|
回轉方式/動力刀座安轉數量 |
TW-20:1把驅動/12 | |
| 全體 |
占地面積（L×W×H） |
3,444mm×2,235mm×2,135mm |
|
凈重（含控制部分） |
7,800kg |
