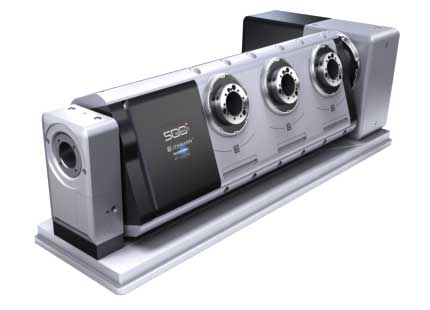

瑞士雷曼(pL Lehmann)T2 fix/T3 fix數控回轉工作臺，帶有對頂軸承，用于同時夾緊/加工2或3個工件，是加工汽車、飛機以及渦輪機零部件的理想選擇，也是普通機床制造的理想選擇。
產品品牌：瑞士雷曼pL Lehmann
產品型號：T2-fix、T3-fix、T2-507510/T2-520510、T3-507510/T3-520510
產品特點

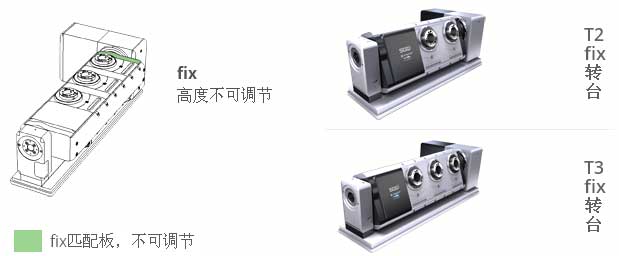

帶有對頂軸承，被夾緊
◆用于同時夾緊/加工2或3個工件
◆加工汽車、飛機以及渦輪機零部件的理想選擇，也是普通機床制造的理想選擇

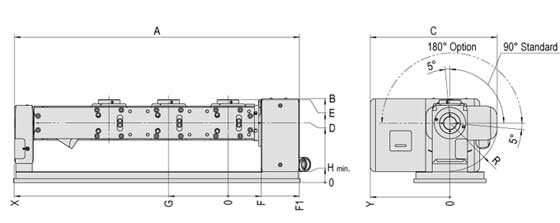

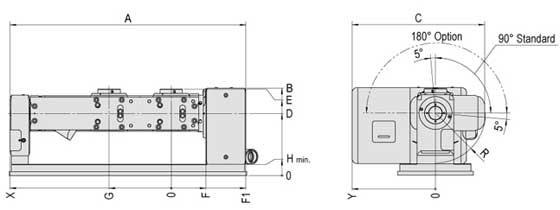

尺寸
LL = A左驅動器 (RR = 右驅動器，左右顛倒)
| A | B | C* | D | E | F | F1 | G | H | R | X* | Y* | |
| T2-507510 | 729 | 255 | 382 | 190 | 269 | 104 | 230 | 160 | 40 | 136 | 499 | 248 |
| T2-510520 | 835 | 310 | 469 | 220 | 307 | 122 | 264 | 220 | 40 | 177 | 571 | 295 |
| A | B | C* | D | E | F | F1 | G | H | R | X* | Y* | |
| T3-507510 | 888 | 255 | 382 | 190 | 269 | 104 | 230 | 160 | 40 | 136 | 658 | 248 |
| T3-510520 | 1055 | 310 | 469 | 220 | 307 | 122 | 264 | 220 | 40 | 177 | 791 | 295 |

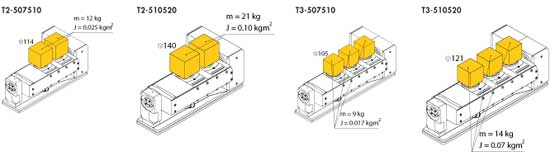

標準主軸負載
傳動數據的基礎
L-LEHMANN轉臺的所有傳動數據根據后面的標準主軸載荷設計而成，符合DIN/VDE 0520：
– 用于間歇運轉 S3 ED20%
– 運行時間 1 分鐘
其它條件需要調節傳動數據（加速度，沖力限制，轉速）。
根據接通時長的校準值 (ED)
– 正常的銑削 / 鉆孔轉臺作業（首先是定位）約 20 %。
– 用于在強化混合運行模式下的銑削/鉆孔(定位/進給加工)約ED 40%
– 外形和深度研磨ED 60%
– 雕刻約 ED 80–100%。
| 重量 | 最大主軸載荷 | 夾緊力矩 | 齒輪箱載荷 | 零部件精度 | 主軸轉速 | ||||||||
| [kg] | [kg] | [Nm] | [Nm] | Pa +/- | Ps +/- | [min–1] | |||||||
 |
  |
 |
|
 |
 |
 | |||||||
| 0°~ -30° | -30°~ -90° |
最大 | 5軸 | 標配型/提高型 | 標配型/提高型 4. / 5. |
最大 | |||||||
| 4. | 5. | o. Last | mit sls | M max. | 4. | 5. | 4. | 5. | |||||
| T2-507510 | 116 | 40 | 27 | 300 | 1’100 | 6 | 25 | 250 | 20/12 | 29/22 | 2 | 100 | 65 |
| T2-510520 | 186 | 67 | 45 | 800 | 2’600 | 12 | 75 | 250 | 17/10 | 19/15 | 2 | 65 | 40 |
| T3-507510 | 151 | 27 | 18 | 300 | 1’100 | 6 | 25 | 440 | 20/12 | 36/29 | 2 | 70 | 55 |
| T3-510520 | 236 | 44 | 30 | 800 | 2’600 | 12 | 75 | 440 | 17/10 | 24/20 | 2 | 50 | 35 |
WMS = 帶角度測量系統
