機型特點
● 穩定的逆T型床身構造設計

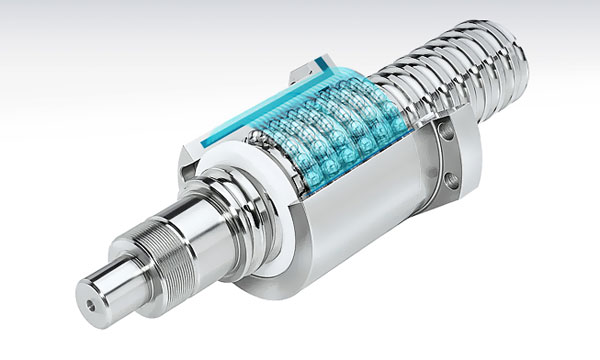

● 全軸具有 60m/min的同級最高規格的快速移送速度

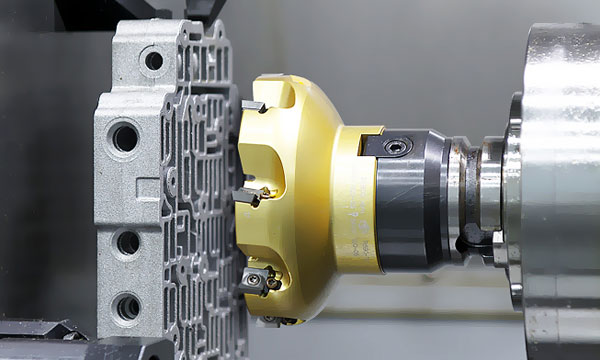

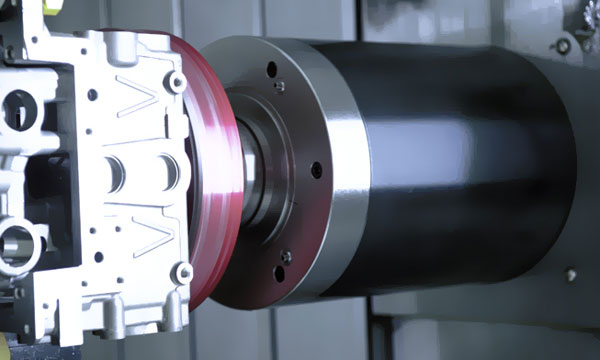

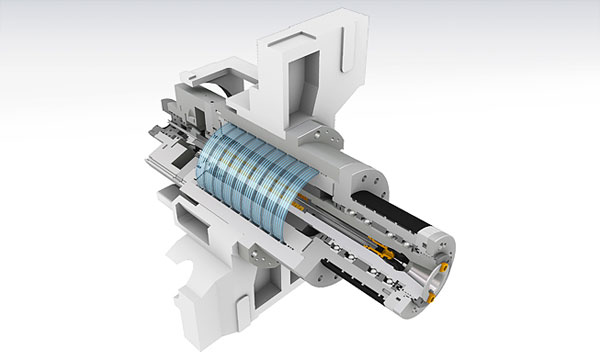

● 強力切削時配置全功率的電機內置式主軸

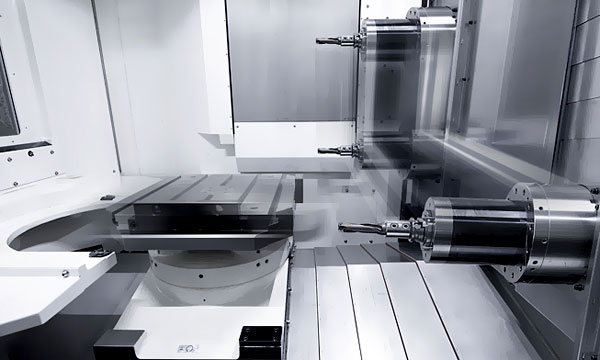

● 配置旋轉交換式高速換盤裝置
● 階梯式床身構造，提升加工精度 (HS4000M | 5000M/50)

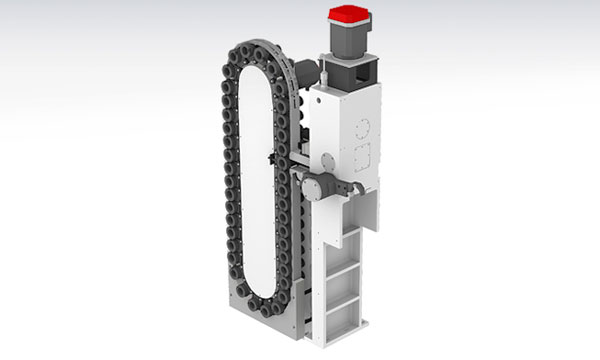

● 配置伺服電機驅動的 ATC & APC (HS4000M | 5000M/50)
現代威亞WIA HS5000M系列機型參數
| Description | Unit | HS5000M-1P | HS5000M/50-1P | HS5000M/50 |
|---|---|---|---|---|
| 工作臺尺寸 | mm | 500×500 | 500×500 | 500×500 |
| 最大負荷 | kgf | 800 | 800 | 800 |
| 主軸驅動方式 | - | Built in | Built in | Built in |
| 主軸錐度 | - | BBT40 | BBT50 | BBT50 |
| 主軸最高轉速 | r/min | 15,000 | 12,000 | 12,000 |
| 主軸功率 | kw | 25/22 | 45/25 | 45/25 |
| 主軸最大扭矩 | N.m | 167/95 | 623/305 | 623/305 |
| 最大移送距離(X/Y/Z) | mm | 850/700/750 | 850/700/750 | 850/700/750 |
| 快移速度(X/Y/Z) | m/min | 60/60/60 | 60/60/60 | 60/60/60 |
| 導軌形式 | - | LM | LM | LM |
| 刀庫數量 | EA | 40 | 40 | 40 |
| 換刀節拍(Chip To Chip) | sec | 3.8 | 3.8 | 3.8 |
| 工作臺數量 | EA | 1 | 1 | 2 |
| 工作臺交換方式 | - | - | - | DIRECT TURN |
| 工作臺交換節拍 | sec | - | - | 10 |
| CNC | - | F31i | F31i | F31i |
