產品簡介
140GPM 玻璃模壓機專門用于精密光學玻璃領域。140GPM與450UPL 超精密單點金剛石機床或350FG超精密自由曲面機床的磨削配置搭配，該磨削配置可以用于對WC和SiC模具的超精密磨削。因此，140GPM是超精密的玻璃模壓機床。140GPM加工區域直徑為140mm。機床可以選擇配置多模穴模壓方式和全自動上料或分揀模壓方式，從而滿足大批量加工要求。
先進的140GPM配備了GPMSim獨家專利FEA軟件包，用于預測和分析玻璃模壓過程中的運行狀態。GPMSim軟件的獨特能力包括：易操作的工作界面，可輕松創建非球面壓腔并且可以輕松的從已建立的材料數據庫中調用和指定玻璃和模具數據。軟件可自動生成一個四邊形網狀分布圖，并模擬玻璃模壓的5個階段計算模壓結果，即加熱、液化、加壓以及兩個致冷(一個是退火致冷，一個是快速致冷)。其他預測功能還包括：玻璃的殘留壓力，玻璃的變形量以及玻璃材料的收縮量。
機床特性
1、獨立的柜式精密玻璃模壓機床，加工口徑140mm
2、可使用單穴或者多穴模具
3、兼容固定與浮動模具裝置
4、計算機全程控制定位模塊以及整合了加熱和致冷循環的壓力控制模塊
5、基礎程序基于Windows系統，并采用易操作的觸摸屏
6、最高模壓溫度可達800℃
7、模壓機床可在真空或者惰性氣體環境下運行
8、最大模壓力為25kN

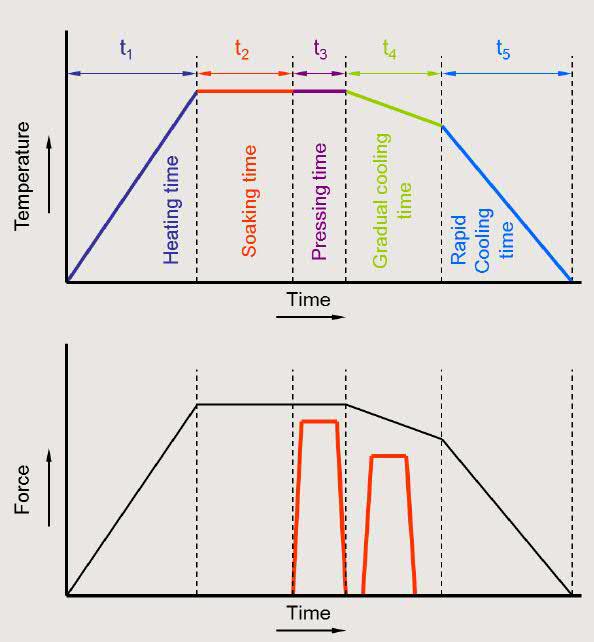

t1加熱時間：模具和玻璃加熱至﹥TG。機腔內氮氣吹掃以防止模具氧化。
t2保溫時間：保持溫度至穩態。
t3熱壓時間：壓力上升直至達到預定壓力值。
t4逐漸冷卻時間：逐漸冷卻至特定溫度（應變溫度），使用氮氣控制冷卻全過程。
t5快速冷卻時間：通過增加氮氣流通量，迅速冷卻空間溫度。

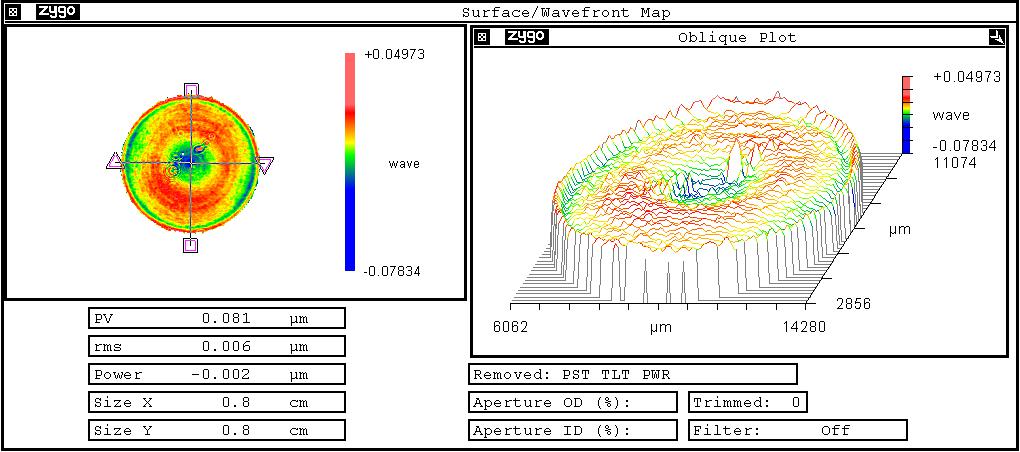

碳化鎢模具0.081μm PV

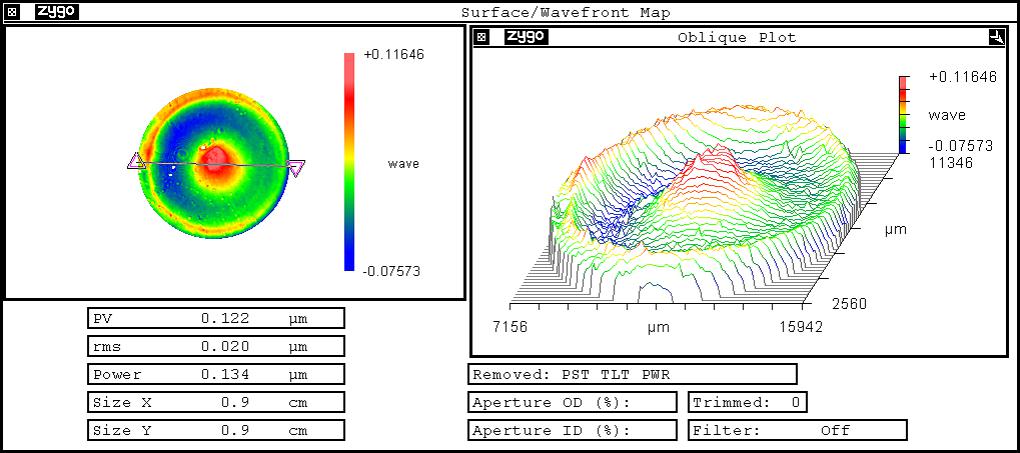

模壓玻璃透鏡0.122μm PV

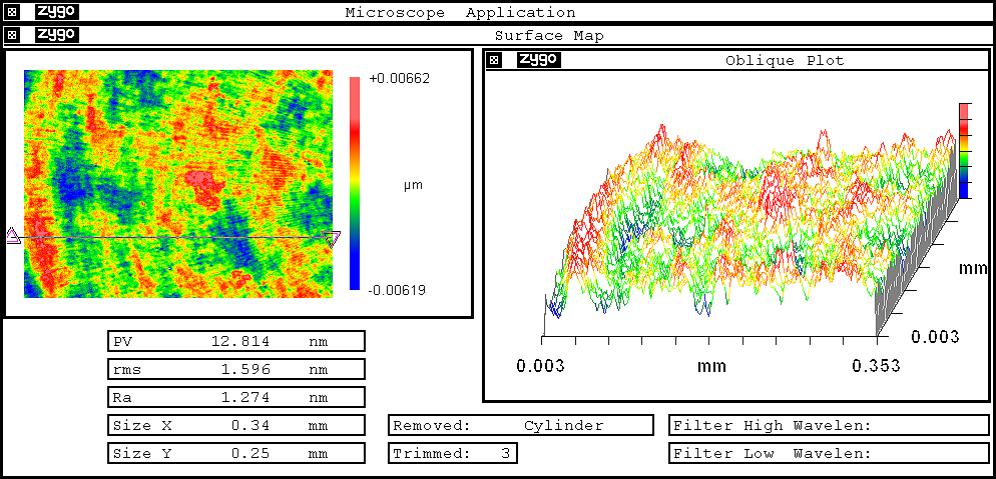

碳化鎢模具1.27nm R

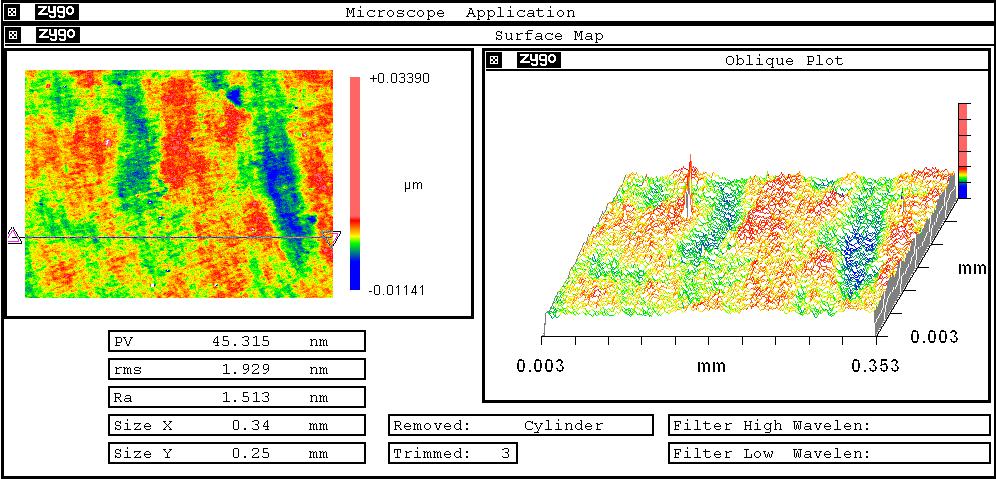

模壓玻璃透鏡1.51nm Ra
|
應用要求 | ||
|
供電 |
壓縮空氣 |
氮氣 |
|
機床：230VAC (+/- 10%); 三相; 50/60Hz; 18kVA(45 amp.) 冷卻機組：60Hz: 208-230 VAC; 三相; 8kVA (20 amp.) 50Hz: 400-460 VAC; 三相; 11kVA (16 amp.)
|
5.5-7.0 bar（80-100 psi） 142 SLPM（5立方英尺） 干燥和預過濾10 μm 以上微粒。
|
6.9-10.3 bar (100 - 150 psi) 283 SLPM (10 SCFM) 99.998% 純氮，含氧量低于0.001%
|
