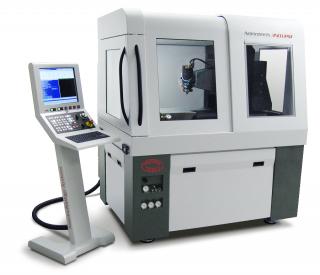

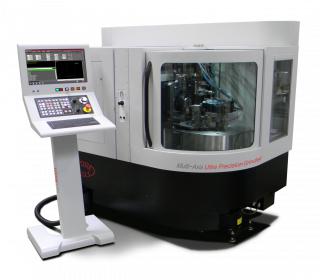

性能特點
1、專利耐撞擊多孔石墨涂層空氣主軸 - 全轉速范圍內主軸跳動小于 12.5納米，C軸反饋分辨率為 0.01弧秒；
2、業界領先；8.4皮米光柵尺反饋分辨率；
3、Delta Tau 控制軟件 - 程序預讀能力40,000句；
4、通過網絡可進行實時設備監控以及遠程操作控制；
5、 NanoSMART™ - 業界首款觸摸屏操作界面，應用了大量新功能，其中包括能運行文件大小高達5GB的程序。
技術參數
|
主機 |
描述 |
|
系統配置 |
2 軸、3 軸或4 軸超精密CNC 非球面研磨系統 |
|
主軸加工范圍 |
直徑100mm（XZ 或XZB 磨削加工），直徑250mm（單點金剛石車削） |
|
基本架構 |
整體式復合聚合物花崗巖，內置冷卻槽，具有極好的熱穩定性 |
|
隔震裝置 |
三點優化自平衡阻尼式空氣隔震系統 |
|
計算機配置 |
Intel i5 2.4 GHz 處理器，64 位Windows 7 專業版，16G 內存，10/100/1000 以太網接口，DVD 光驅以及500GB 硬盤，22”多點觸控顯示器，USB 接口 |
|
控制系統 |
Delta Tau 系統，嵌入式1GHz，基于Windows 7 的Nanotech 新觸控操作界面 |
|
編程分辨率 |
線性分辨率0.01 nm / 角度分辨率0.0000001° |
|
性能展示（使用激光干涉儀或者白光干涉儀測量同一個元件) |
材料 – 碳化鎢(使用同一個元件的同一面型測量以下精度) 面型精度(P-V): ≤ 0.15μm --12.7mm 口徑,，125mm 曲率半徑凸球面. 表面粗糙度(Ra): ≤ 5.0 nm
|
|
主軸 |
標準指標 |
|
類型 |
徑向溝槽補償空氣軸承，帶中心插板 |
|
主軸恒溫冷卻 |
通過閉環控制冷水機，提供溫度控制循環冷卻水，透過環繞在空氣軸承主軸的馬達和軸頸管道進行冷卻，以達到維持主軸和刀具中心熱穩定的重復性。冷水機帶有控制精度為±0.5°F 的內置PID 控制器。 |
|
轉速范圍 |
50 至10,000 rpm，雙向轉動（轉速在2,000rpm 以上需要配置液體冷卻） |
|
工件回轉口徑 |
100mm（XZ 或XZB 磨削加工），250mm（單點金剛石車削） |
|
承載能力（徑向） |
85 Kg @ 7bar (185 lbs @ 100psi.) / 102 Kg @ 10bar (225 lbs @ 145psi.) @ 鼻端 |
|
承載能力（軸向） |
180 Kg @ 7bar (397 lbs @ 100psi.) @ 鼻端 |
|
徑向剛性（鼻端） |
130 N/um @ 7bar (743,000 lbs/in @ 100psi) |
|
軸向剛性 |
438 N/um @ 7bar (2,500,000 lbs/in @ 100psi) |
|
驅動系統 |
無刷直流電機 |
|
運動精度 |
軸向: ≤ 12.5 nm 徑向: ≤ 12.5 nm |
|
C 軸 附件 |
描述 |
|
定位精度 |
± 1.0 arc seconds (compensated) |
|
反饋分辨率 |
0.01 arc seconds |
|
最高轉速 |
3,000 rpm |
|
運動精度 |
軸向 ≤ 12.5nm (0.5μ”) 徑向≤ 12.5nm (0.5μ”) |
|
研磨軸 |
描述 |
|
類型 |
空氣軸承（若用沖液加工需額外選配制冷機） |
|
轉速范圍 |
5,000 至60,000 rmp |
|
軸向剛性（鼻端） |
6 5 N/μm |
|
徑向剛性（鼻端） |
20 N/μm |
|
驅動系統 |
無刷直流電機 |
|
運動精度（最高50000 轉） |
軸向: ≤ 50 nm 徑向: ≤ 50 nm |
|
軸系 |
X軸 |
Z軸 |
B軸(回轉軸，選配) |
|
類型 |
全約束油靜壓，閉式導軌 |
全約束油靜壓，閉式導軌 |
油靜壓 |
|
行程 |
330mm |
150mm |
360º（雙向） |
|
驅動系統 |
無刷直流直線電機 |
無刷直流直線電機 |
無刷直流直線電機 |
|
反饋類型 |
激光尺 |
激光尺 |
編碼器 |
|
反饋精度 |
0.008nm |
0.008nm |
0.002弧秒 |
|
最大進給速度 |
2000mm/min |
2000mm/min |
50 rpm |
|
直線度/運動精度 |
0.3 μm |
0.3 μm |
軸向: ≤ 0.1μm (4μ”) , 徑向: ≤ 0.1μm |
|
靜壓油系統 |
溫控油靜壓系統，全封閉回路伺服控制，帶蓄壓器減少脈動 | ||
|
配套要求 |
壓縮空氣 |
電源 |
占地面積 |
|
為優化車削結果，熱穩定性應被控制在±0.5°C (±1.0°F)以內 |
7 to 10 bar (100 – 145 psi) 280 liters/min (10 scfm) 過濾10 μm 以上微粒 干燥至 10°C 壓力露點 |
230 VAC; 50 / 60hz; 3 Phase (11kVA) |
1.9m 寬 x 1.8m 長 x 1.7m 高 重量約4260 Kg(包括機床外殼和電柜，但不包括控制臺等外圍設備) |
|
保修 |
所有部件保修期為一年 |
