產品簡介

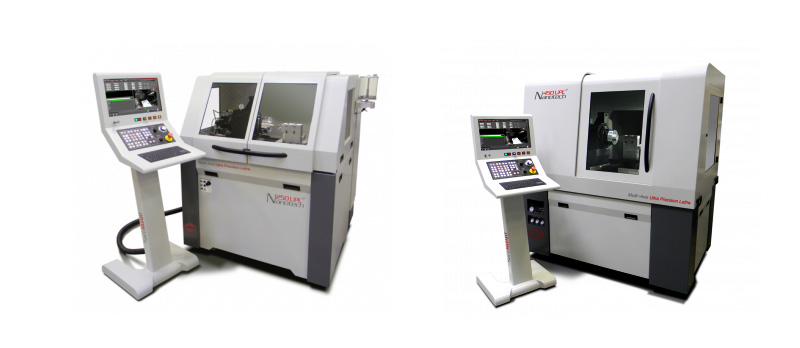

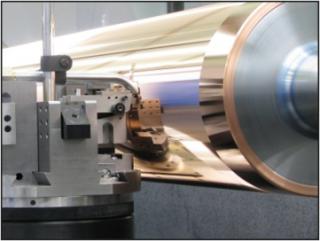

超精密單點金剛石車床，可選配為二、三或四軸機床。
性能特點
1、專利耐撞擊多孔石墨涂層空氣主軸 - 全轉速范圍內主軸跳動小于 12.5nm，C軸反饋分辨率為 0.01弧秒；
2、業界領先的8.4皮米光柵尺反饋分辨率；
3、Delta Tau 控制軟件 - 程序預讀能力40000句；
4、通過網絡可進行實時設備監控以及遠程操作控制；
5、NanoSMART ™ - 業界首款觸摸屏操作界面，應用了大量新功能，其中包括能運行文件大小高達5GB的程序。
450UPLv2/250UPLv2技術參數表
|
主機 |
描述 |
|
系統配置 |
超精密2,3 或4 軸CNC 機床，“T”型布局 |
|
最大加工范圍 |
250UPLv2：直徑300mm x 長200mm（選配B 軸時候加工口徑為150mm） 450UPLv2：直徑450mm x 長300mm（選配B 軸時候加工口徑為200mm）注：可定制更大的加工口徑 |
|
床身結構 |
250UPLv2：整體式復合大理石 – 整合有加工冷卻液回收槽 450UPLv2：整體復合環氧樹脂花崗巖-一體化冷卻槽和嵌入碳素纖維加固 |
|
隔震裝置 |
優化空氣隔震系統�？蛇x配自動調平阻尼式空氣隔震系統 |
|
計算機配置 |
Intel i5 2.4 GHz 處理器，64 位Windows 7 專業版，16G 內存，10/100/1000 以太網接口，CD-RW / DVD 光驅以及500GB 硬盤，22”多點觸摸屏，USB 接口 |
|
控制系統 |
Delta Tau 系統，嵌入式1GHz， 64 位運動控制器， Nanotech 新觸控操作界面，基于Windows 7 環境 |
|
編程分辨率 |
線性分辨率0.01 nm / 角度分辨率0.0000001° |
|
性能展示（使用激光干涉儀或者白光干涉儀測量同一個元件) |
材料 – 高純度鋁合金 （所有精度的測量同一個元件的同一表面） 面型精度(P-V): ≤ 0.1μm / 75mm 口徑,，250mm曲率半徑凸球面. 表面粗糙度(Ra): ≤ 2.0 nm |
|
主軸 |
標準指標 |
|
類型 |
專利耐撞擊多孔石墨涂層空氣軸承 |
|
主軸恒溫冷卻 |
通過閉環控制冷水機，提供溫度控制循環冷卻水，透過環繞在空氣軸承主軸的馬達和軸頸管道進行冷卻，以達到維持主軸和刀具中心熱穩定的重復性。冷水機帶有控制精度為±0.5°F 的內置PID 控制器。 |
|
轉速范圍 |
50 至10,000 rpm（雙向） |
|
加工口徑 |
250UPLv2：300mm 250UPLv2：450mm |
|
承載能力（徑向） |
85 Kg @ 7bar (185 lbs @ 100psi.) / 102 Kg @ 10bar (225 lbs @ 145psi.) @ 鼻端 |
|
承載能力（軸向） |
180 Kg @ 7bar (397 lbs @ 100psi.) @ 鼻端 |
|
徑向剛性（鼻端） |
130 N/um @ 7bar (743,000 lbs/in @ 100psi) |
|
軸向剛性 |
438 N/um @ 7bar (2,500,000 lbs/in @ 100psi) |
|
驅動系統 |
無刷直流電機 |
|
運動精度 |
軸向: ≤ 12.5 nm 徑向: ≤ 12.5 nm |
|
線性軸 |
X |
Z |
Y（垂直）-- 選配 |
|
類型 |
全約束式油靜壓，閉式導軌 |
全約束式油靜壓，閉式導軌 |
全約束式油靜壓，閉式導軌，并配置空氣軸承適應控制器，用于平衡重力和不同的負載 |
|
行程 |
250UPLv2：200mm 450UPLv2：350mm |
250UPLv2：200mm 450UPLv2：300mm |
250UPLv2：100mm 450UPLv2：100mm |
|
驅動系統 |
無刷直流直線電機 |
無刷直流直線電機 |
無刷直流直線電機 |
|
反饋類型 |
激光全息線性光柵尺 |
激光全息線性光柵尺 |
激光全息線性光柵尺 |
|
反饋分辨率 |
0.0084 nm |
0.0084 nm |
0.0084 nm |
|
進給速度 (最大) |
4500mm/min |
4500mm/min |
1500mm/min |
|
直線度 |
250UPLv2：全行程0.2μm 250UPLv2：全行程0.3μm |
250UPLv2：全行程0.2μm 250UPLv2：全行程0.3μm |
250UPLv2：全行程0.2μm 250UPLv2：全行程0.2μm |
|
靜壓油裝置 |
緊湊，低流量，低壓力系統，配備閉環伺服控制以及減少油泵波動的壓力增量器 | ||
|
選配旋轉軸 |
B |
C（主軸選配） |
|
類型 |
250UPLv2：空氣軸承溝槽補償 450UPLv2：油靜壓軸承 |
250UPLv2：多孔石墨涂層空氣軸承(液體冷卻) 450UPLv2：多孔石墨涂層空氣軸承(液體冷卻) |
|
行程 |
360° (雙向) |
360° (雙向) |
|
驅動系統 |
無刷直流電機 |
無刷直流電機 |
|
軸向剛性 |
250UPLv2：280 N/μm 450UPLv2：875N/μm |
詳見上述主軸指標 |
|
徑向剛性 (鼻端) |
250UPLv2：100 N/μm 450UPLv2：260 N/μm |
詳見上述主軸指標 |
|
定位精度 |
± 1.0 弧秒（經補償） |
± 1.0 弧秒（經補償） |
|
反饋分辨率 |
0.005 弧秒 |
0.01 弧秒 |
|
最大速度 (定位模式) |
50 rpm |
3,000 rpm |
|
運動精度 |
250UPLv2：軸向: ≤ 0.05μm 徑向: ≤ 0.05μm 450UPLv2：軸向: ≤ 0.1μm 徑向: ≤ 0.1μm |
250UPLv2：軸向: ≤ 12.5nm 徑向: ≤ 12.5nm 450UPLv2：軸向: ≤ 12.5nm 徑向: ≤ 12.5nm
|
|
應用要求 |
Air 空氣 |
Electrical 電子 |
Floor Space 底面空間 |
|
為優化車削結果，熱穩定性應被控制在±0.5°C (±1.0°F)以內 |
7 to 10 bar (100 – 145 psi) 280 liters/min (10 scfm) 過濾10 μm 以上微粒 干燥至 10°C 壓力露點 |
250UPLv2：230 VAC; 50 / 60hz; 1 Phase (35 amp)（可按需配置為三相） 450UPLv2：208-480VAC; 50 / 60hz; 3 Phase (11 kVA) |
250UPLv2：1.5m 寬 x 1.3m 長 x 1.6m 高 重量約1,500 Kg 450UPLv2：1.8m 寬 x 1.8m 長 x 2m 高 重量約1,650 Kg(包括機床外殼和電柜，但不包括控制臺等外圍設備。詳細布置圖，請隨詢我司銷售人員)
|
|
Warranty 保修 |
所有部件保修期為一年 |
