一、產品型號
AF30/AF40
二、應用案例
機器人系統和各種專業機械設備
二、性能特點
1、采用電動主軸作為驅動源：采用電動主軸作為驅動源的最大好處是功率輸出穩定,毛刺去除效果均勻一致；

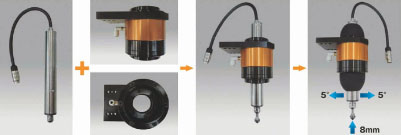

2、最適合于去毛刺自動化的氣壓式調節浮動壓力式去毛刺主軸：使用氣壓調節式浮動壓力去毛刺主軸,可以實現用同一種去毛刺主軸,去除工件上所存在的模具結合線、厚壁部分及澆口等不同部位的毛刺；3、可吸收X軸Y軸方向的誤差：氣壓調節式浮動壓力去毛刺主軸的浮動壓力都可對加工弓箭的形狀進行仿形,像Z軸方向增進8mm；
4、可以根據工件材質及不同部位的毛刺大小自由調整氣壓：由于可以使用電子或手動調節閥等從外部精密調整浮動氣壓部的氣壓,能夠做到邊切換浮動壓力(刀具的壓力)邊去除工件上存在的各種毛刺；

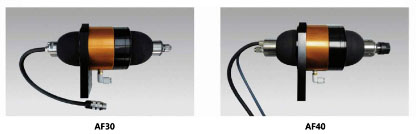

5、提供兩種主軸連接部尺寸選擇：氣壓調節式浮動壓力去毛刺主軸,備有連接30主軸的AF30型,及連接440主軸的AF40型兩種。

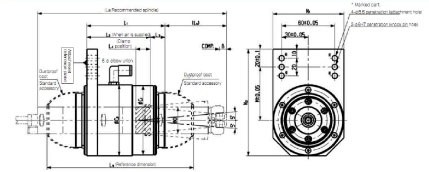

AF系列尺寸表
|
型號 |
L1 |
L2 |
L3 |
L4 |
L5 |
|
|
C1 |
C2 |
O |
M |
N1 |
N2 |
本體重量(kg) |
|
AF30 |
88.5 |
71.8 |
16.7 |
16.4 |
165.0 |
213.8 |
83.1 |
78 |
80 |
30 |
60 |
80 |
120 |
1.52 |
|
AF40 |
100.0 |
83.0 |
17.0 |
25.0 |
178.0 |
262.1 |
69.4 |
97 |
99 |
40 |
80 |
99 |
149.5 |
2.78 |
AF30數據:
1、主軸最大允許轉速:40,000RPM
2、最大輸出功率:350W
3、控制器調整轉速范圍:1,000RPM-60,000RPM
4、電源供給:三相AC200V-240V
AF40數據:
1、主軸最大允許轉速:20,000RPM
2、最大輸出功率:900W以上
3、控制器調整轉速范圍:1,000RPM-20,000RPM
4、電源供給:三相AC200V-240V
供氣過濾閥
浮動壓力用空氣和主軸冷卻降溫用空氣, 均必須使用凈化后的空氣。
.當供氣中含水量較大時,請使用市面上出售的空氣干燥機。
精密調壓閥
使用精密調壓閥可以精確控制浮動用空氣的氣壓。
.在安裝精密調壓閥時,應選擇在盡可能靠近去毛刺主軸的地方進行安裝。
.如希望調整機器人或專機系統等外部卸裝置的氣壓,請使用市面上出售的電子或手動氣壓調節閥。
