          臺灣快捷高速高精度石墨加工機GTV-97G
          臺灣快捷高速高精度石墨加工機GTV-97G
          臺灣快捷高速高精度石墨加工機GTV-97G

          臺灣快捷高速高精度石墨加工機GTV-97G

          機床特點:采用全罩式鈑金護罩,且工作臺無任何傳動機構,確保在高效率的集塵效果下,能保護機臺的傳動機構。
          機床品牌:臺灣快捷QuickJet 機床型號:GTV-97G
          應用行業:石墨模具
          獲取最新報價

          免費咨詢服務熱線
          0519-88113113

          產品簡介

          蘭生提供臺灣快捷高速高精度石墨加工機GTV-97G。

          (一)型號規格:GTV-97G

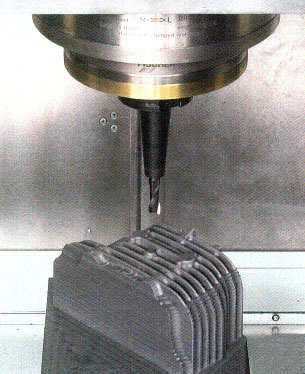

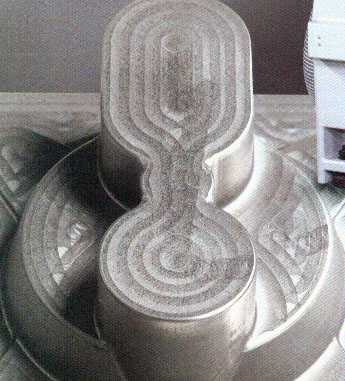

          (二)產品工件:石墨電極

          (三)性能特點:采用全罩式鈑金護罩,且工作臺無任何傳動機構,確保在高效率的集塵效果下,能保護機臺的傳動機構。  配置高效率的集成裝置和高轉速、高扭力的主軸。

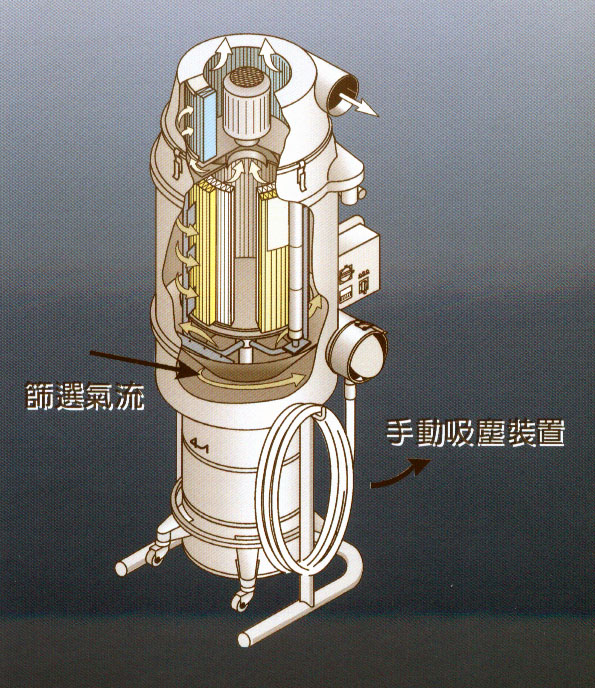

          高效率的集塵裝置
          (1)集塵機內部產生篩選氣流,顆粒狀之十末或物質會直接掉入集塵筒,可避免濾心裝置受到異物碰撞,并延長濾心之使用壽命。
          (2)當集塵機停止時,濾心裝置清除濾心之粉塵。
          (3)經由兩道精密濾心過濾,將空氣排出,確保工作環境不受污染。





          技術參數

          行程

          X軸(主軸左右)

          900mm

          Y軸(工作臺前后)

          600mm

          Z軸(主軸上下)

          500mm

          主軸鼻端至工作臺面

          150-650mm

          XYZ軸傳動

          安全扭力限制聯軸器

          工作臺

          尺寸

          1100 x 600mm

          T型槽(寬x槽數x間距)

          X:18 x 3 x 200 mm
          Y:18 x 3 x 400 mm

          工作臺形式

          固定

          主軸(內藏式)

          主軸轉速

          HSK-A63 24,000 r.p.m.

          馬達

          HSK-A63 , 29 Kw

          端孔斜度

          HSK-A63

          主軸水冷卻

          機體同調,定溫±1°C

          進給速率

          切削進給

          1-20,000 mm/min

          X.Y.Z軸快速進給

          20,000 mm/min (0%, 30%, 50%, 100%)

          機臺精度

          定位精度(X/Y/Z)

          0.004 mm 國際標準 ISO230-2

          重復精度(X/Y/Z)

          0.002 mm 國際標準 ISO230-2

          自動換刀系統(凸輪圓盤式)

          最大刀具直徑

          Ø 35

          最大刀具長度

          220 mm

          最大刀具重量

          7 kg

          刀把數量

          20支刀

          氣壓源

          使用壓力/供應量

          6 kg/c㎡ / 500 l /min

          電源供應

          總容量

          47 KVA

          冷卻

          泵浦

          2 sets , 0.58 Kw ea.

          冷卻箱容量

          90 l

          機械規格

          機械尺寸(長x寬x高)

          3,010 x 3,716 x 3,100 mm

          機械重量

          11,000 kg

          渦輪式集塵裝置

          渦輪式馬達

          4KW / 3200㎡/h

          濾心除塵專用馬達

          0.12 Kw

          集塵裝置尺寸 ( 深 x 寬 x 高)

          800 x 800 x 2,500 mm

          重量

          240 Kg



          應用案例
