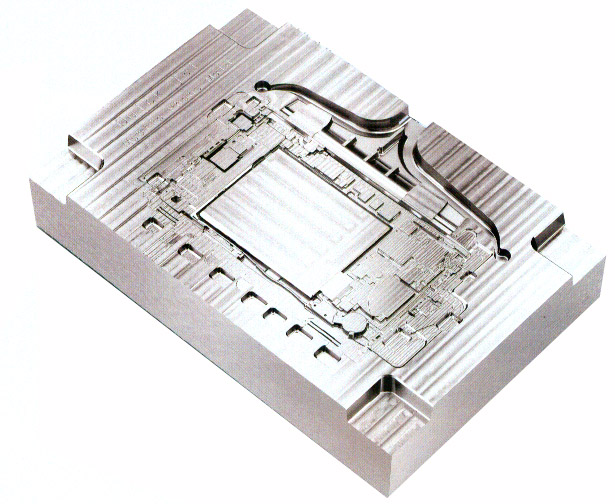

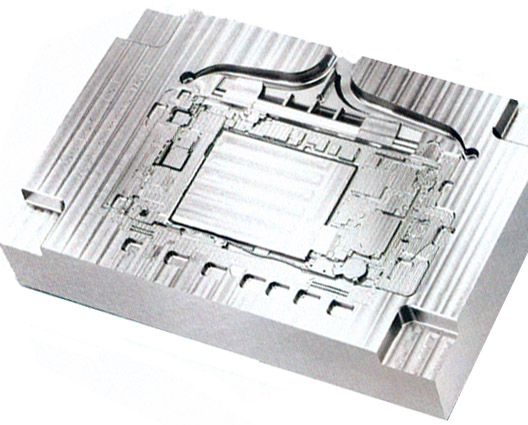

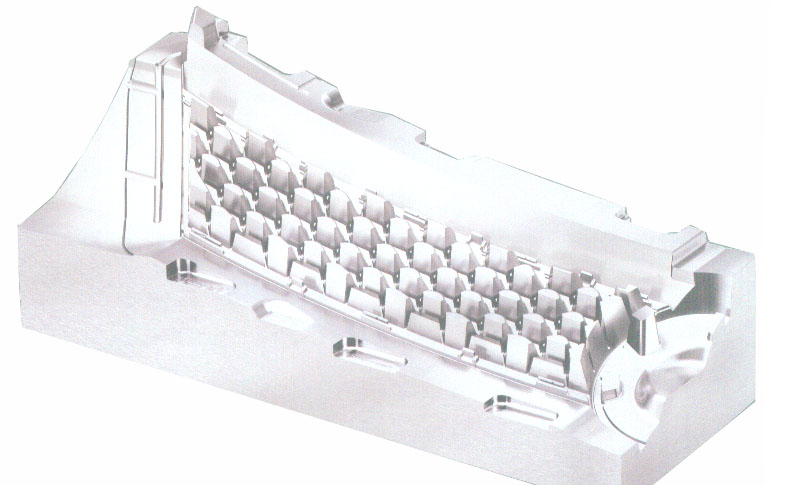

臺灣快捷高速高精度鏜銑加工中心機AV-128/AV-1612

機床

AV-128

AV-1612

行程

X軸(主軸左右)

1200mm

1600mm

Y軸(工作臺前后)

800mm

1200mm

Z軸(主軸上下)

500 / 700mm

700mm

主軸鼻端至工作臺面

200-700 / 100-800 mm

100-800mm

120-820mm

滾珠螺桿油冷卻

機體同調，定溫±1°C

-

XYZ軸傳動

安全扭力限制聯軸器

工作臺

尺寸

1300 x 850mm

1800 x 1300mm

T型槽(寬x槽數x間距）

18 x 5 x 150 mm

18 x 9 x 187.5 mm

最大負載(平均分布)

1500 Kgs

4000 Kgs

主軸(內藏式)

主軸轉速

HSK-A63 24,000 r.p.m. / HSK-A80 14,000 r.p.m

HSK-A63 24,000 r.p.m. / HSK-A80 14,000 r.p.m / HSK-A100 14000 r.p.m or 8,000 r.p.m

馬達

HSK-A63 , 29 Kw / HSK-A80 , 25 Kw

HSK-A63, 29 Kw / HSK-A80, 25 Kw /HSK-A100, 32 Kw

端孔斜度

HSK-A63 / HSK-A80

HSK-A63 / HSK-A80 /HSK-A100

主軸油冷卻

機體同調，定溫±1°C

進給速率

切削進給

1-20,000 mm/min

21,000 mm/min

X.Y.Z軸快速進給

20,000 mm/min (0%, 30%, 50%, 100%)

21,000 mm/min (0%, 30%, 50%, 100%)

機臺精度

定位精度(X/Y/Z)

0.004 mm 國際標準 ISO230-2

0.004 mm 國際標準 ISO230-2

重復精度(X/Y/Z)

0.002 mm 國際標準 ISO230-2

0.002 mm 國際標準 ISO230-2

自動換刀系統(凸輪圓盤式)

最大刀具直徑

Ø 35 / Ø 52

HSK-A63:Ø 35 / HSK-A80:Ø 52 / HSK-A100:Ø 66

最大刀具長度

220 mm / 280mm

220 mm / 280mm

最大刀具重量

7 kg / 12kg

7kg / 12kg

刀把數量

HSK-A63, 12支( 選購20支刀) / HSK-A80 ,16支

HSK-A63, 20支 / HSK-A80 ,16支/HSKA100,16支刀

自動換刀系統(鏈條式)

最大刀具直徑

-

Ø 66

最大刀具長度

-

330 mm

最大刀具重量

-

12 kg

刀把數量

-

HSK-A100, 30支刀 / HSK-A100, 60 支刀

氣壓源

使用壓力/供應量

6 kg/c㎡ / 500 l /min

6 kg/c㎡ / 500 l /min

電源供應

總容量

47 KVA

71 KVA

冷卻

泵浦

0.58 Kw x 2

0.58 Kw x 2

冷卻箱容量

180 L

314 L

機械規格

機械尺寸(長x寬x高)

3,360 x 2,760 x 3,200 mm / 4,335 x 2860 x 3620 mm

4,936 x 3,464 x 3,610 mm

機械重量

11,000 kg / 12,500 kg

17,000 kg
