產品介紹
產品用途：

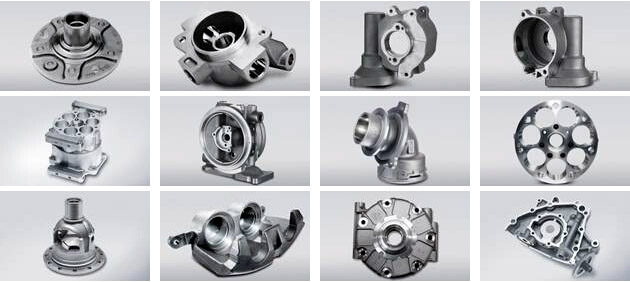

用于直徑為50mm，材質為1.4305不銹鋼電子元器件板架的精密制造，適合AI3.1924材質的49mm直徑渦輪增壓器葉輪自動化加工，對材質為2.4979鈷鉻不銹鋼的醫療關節植入物產品加工，更適合航空航天中最大95*95mm整體型材加工而成的客機鋁合金鉸鏈的大批量生產加工。在精密加工首飾和鐘表零部件，例如不銹鋼外殼、地板、表帶等，高加工精度，并可實現完美的表面加工質量。
性能特點：
高效生產，性能可靠，高加工精度，緊湊設計，占地面積小，空間利用率高，切換產品簡單快捷，可靠耐用，動態特性優異，布局合理，易于維護。機床模塊化設計，選配功能豐富，可以根據用戶的加工需求，提供完美的個性化解決方案。在最小的占地空間內，進行高品質、高效生產，實現最低的單間生產成本。
主軸及主軸系統：成熟穩定的單主軸加工中心，動立柱式設計，高生產效率的雙主軸加工中心，主軸間距為200mm，配置擺動主軸的加工中心，可編程擺動主軸的加工中心，可編程擺動范圍為-20°至+115°。非常強力，配置預張緊無間隙精密齒輪和閉環測量系統，強力穩定。配置有最高分辨率的光柵尺，直接驅動技術以及絕對式位移測量系統，使機床可以在最大加速度的情況下保持最高的輪廓加工精度。
換刀系統：拾取式自動換刀系統，換刀時間最短0.8s，兼容單主軸或雙主軸機床，最多容納80個刀位。（HSK32或HSK40刀柄）
臺面配置選項：固定工作臺，可提供大空間加工區域，用于安裝夾具，也可以安裝旋轉臺用于一次裝夾多面加工。BC軸2軸旋轉工作臺，可配置1個或2個臺面（直徑195mm），用于單主軸或雙主軸多面加工。工件交換裝置，每側臺最大負載200kg，臺面尺寸2*660*350mm。臺面上課提供定位孔和螺紋孔陣列，和用于動力供給的中央分配器。
設計優勢：立式、動立柱結構，占地面積小，僅需1260*1990mm，鋼+大理石新材料澆鑄的床身結構，高剛性結構，熱穩定性佳，電主軸配置水冷系統，所有伺服軸配置光柵尺閉環測量系統，直聯式伺服驅動，高精密導軌，強力可靠的CHIRON旋轉軸，全封閉加工區域，配置不銹鋼護板，通暢的冷卻液與切屑排放設計，符合人體工學的操作和上下料設計理念，輔助設備易于維護，可靠、耐用、低維護。
FZ08W快速緊湊的單主軸加工中心，配備0/180°工件交換工作臺，方便在加工的同時裝卸工件。鏈式刀庫加工中心，配置工件交換裝置，數控旋轉臺和多工位夾緊裝置。FZ08FX快速緊湊的精密加工中心，配置2軸旋轉工作臺，可以實現5軸聯動加工和工件多面完全加工，帶給您完美的表面加工質量。DZ08FX快速緊湊的雙主軸加工中心，配置2軸數控轉臺和兩個臺面。通過高性能控制選項，可實現5軸聯動生產。FZ08MP用于不同長度的型材的多功能加工中心，可實現銑、鉆、鉸、攻絲、切斷等多種加工要求。
技術參數：
|
項目 |
FZ08S MAGNUM |
FZ08S MAGNUM 配置擺動主軸 |
DZ08S MAGNUM |
|
機夾式鉆頭于60鋼鉆孔能力 |
Φ14/16mm |
Φ12mm |
2*φ12mm |
|
最大攻絲能力 |
M12 |
M8 |
2*M8 |
|
60鋼銑削能力 |
40/60cm3/min |
30cm3/min |
2*30cm3/min |
|
刀庫容量 |
24 |
24 |
2*16 |
|
刀柄規格 |
HSK-A40 |
HSK-A40 |
HSK-A40 |
|
最大刀具直徑 （臨位空置） |
47mm 100 |
47mm 100mm |
63mm 63mm |
|
最大刀具長度 |
200mm |
200 |
160 |
|
最大刀具重量 |
1.2kg |
1.2kg |
1.2kg |
|
換刀時間約 |
0.8s |
0.8s |
0.8s |
|
切削-切削時間約 |
2.4s |
- |
2.9s |
|
擺動主軸0°時（豎直）切削-切削時間約 |
- |
2.1s |
- |
|
擺動主軸0°時（水平）切削-切削時間約 |
- |
2.1s |
- |
|
主軸間距 |
- |
- |
200mm |
|
主軸最高轉速（無級調速） |
10500rpm |
10500rpm |
18000rpm |
|
主軸最大扭矩 |
18/23Nm |
15Nm |
2*15Nm |
|
主軸驅動功率 |
7.3/7.4kw |
14kw |
2*14kw |
|
螺紋切削最大轉速 |
8000rpm |
8000rpm |
8000rpm |
|
主軸下軸承直徑 |
40mm |
40mm |
40mm |
|
刀具夾持力 |
6500N |
6500N |
6500N |
|
主軸端面到工作臺距離 |
170-480mm |
170-480mm |
170-480mm |
|
X/Y/Z軸行程 |
450/270/310mm |
450/270/310mm |
450/270/310mm |
|
X/Y/Z軸進給力 |
2000/2000/3000N |
2000/2000/3000N |
2000/2000/3000N |
|
X/Y/Z軸快移速度 |
40/40/60m/min |
75/75/75m/min |
75/75/75m/min |
|
X/Y/Z軸加速度 |
7/7/10m/s2 |
10/15/20m/s2 |
10/15/20m/s2 |
|
固定工作臺尺寸 |
770*290mm |
770*290mm |
770*290mm |
|
基準槽和定位孔 |
M16*φ15H7*50mm |
M16*φ15H7*50mm |
M16*φ15H7*50mm |
|
臺面載重 |
500kg |
500kg |
500kg |
|
主軸擺動范圍 |
- |
-20/+115° |
- |
|
B軸進給速度 |
- |
60rpm |
- |
|
B軸加速度 |
- |
5 1/s2 |
- |
|
冷卻單元 水箱容量 |
100l |
100l |
100l |
|
機床總功率約 |
17kva |
17kva |
30kva |
|
機床總重量約 |
3.1t |
3.1t |
3.4t |
|
占地面積約 |
2.3m2 |
2.3m2 |
2.3m2 |
|
氣源連接 |
6bar |
6bar |
6bar |
|
項目 |
FZ08FX MAGNUM |
DZ08FX MAGNUM |
|
機夾式鉆頭于60鋼鉆孔能力 |
Φ14/16mm |
2*φ12mm |
|
最大攻絲能力 |
M12 |
2*M8 |
|
60鋼銑削能力 |
40/60cm3/min |
2*30cm3/min |
|
刀庫容量 |
24 |
2*16 |
|
刀柄規格 |
HSK-A40 |
HSK-A40 |
|
最大刀具直徑 （臨位空置） |
47mm 100mm |
63mm 63mm |
|
最大刀具長度 |
200 |
160 |
|
最大刀具重量 |
1.2kg |
1.2kg |
|
換刀時間約 |
0.8s |
0.8s |
|
切削-切削時間約 |
2.4s |
2.9s |
|
主軸最高轉速（無級調速） |
10500rpm |
2*18000rpm |
|
主軸最大扭矩 |
18/23Nm |
2*15Nm |
|
主軸驅動功率 |
7.3/7.4kw |
2*14kw |
|
螺紋切削最大轉速 |
8000rpm |
8000rpm |
|
主軸下軸承直徑 |
40mm |
40mm |
|
刀具夾持力 |
6500N |
6500N |
|
主軸端面到工作臺距離 |
140-450mm |
140-450mm |
|
X/Y/Z軸行程 |
450/270/310mm |
450/270/310mm |
|
X/Y/Z軸進給力 |
2000/2000/3000N |
2000/2000/3000N |
|
X/Y/Z軸快移速度 |
40/40/60m/min |
75/75/75m/min |
|
X/Y/Z軸加速度 |
7/7/10m/s2 |
10/15/20m/s2 |
|
2軸數控轉臺 |
B-C cinematics |
A-C cinematics |
|
數控擺動范圍 |
±100°/±360° |
±120°/±360° |
|
臺面直徑 |
245mm |
2*195mm |
|
安裝孔和定位孔 |
M16*50mm |
M12*25mm |
|
臺面載重 |
80kg |
40kg |
|
4/5軸速度 |
100/200(1.000) |
250/200(1.000) |
|
集成動力供給數量 |
6 |
2*6 |
|
冷卻單元，水箱容量 |
100l |
100l |
|
機床總功率約 |
22kva |
30kva |
|
機床總重量約 |
2.2t |
2.2t |
|
占地面積約 |
2.3m2 |
2.3m2 |
|
氣源連接 |
6bar |
6bar |
