產品介紹
型號規格：Compact-1625、Compact-2232
性能特點：
跨軌式，一體式床身結構設計，直線電機驅動，扭矩電機驅動二軸頭
1、跨軌式設計，所有軸向（X/Y/Z/A/C軸）皆在立柱上端移動。工件固定在工作臺上，工件的重量不會影響機器性能。歐洲有限元分析優化設計，提供您更高的剛性和高速反應。專為高速與高精密加工而設計的優化結構。
2、一體式床身結構設計，提高了整體結構剛性，確保精度和機械性能的穩定性。
3、直線電機驅動：高速/高精度。直線電機優勢:無背隙、無磨耗、永久的高精準度；結構簡單/容易維修。
產品用途：
專為汽車塑料射出模而設計，適合鋁合金結構件等飛機產業高速加工產品生產。

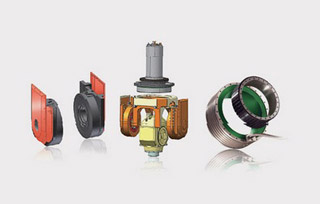

二軸頭介紹：
模塊化設計：容易維修
簡單的結構且較少的零件（減去齒輪/皮帶驅動）
無摩耗、無背隙、高精準度
對稱式叉型結構設計，本體由GGG40球墨鑄鐵制成
B軸雙邊由各一組扭矩馬達驅動,采交叉式滾柱軸承支撐，使B/C軸達到極致高速及高剛性
B/C軸皆采用高分辨率編碼器

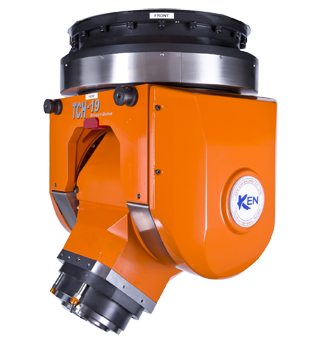

TCH-19二軸頭
專為汽車塑料射出模而設計的叉式銑頭
叉型式模塊式設計，容易維修、容易拆卸
B、C軸采用扭矩電機直接驅動，擁有高速、高扭力
去除傳統的磨耗件，（蝸輪蝸桿、皮帶⋯）無背隙、無磨耗，可保證永久精度
液壓碟煞系統擁有高鎖固力，可以滿足任何3+2軸定位加工
較長的主軸延伸至198mm和183mm，適合深型腔銑削，并降低模具與二軸頭的干涉范圍

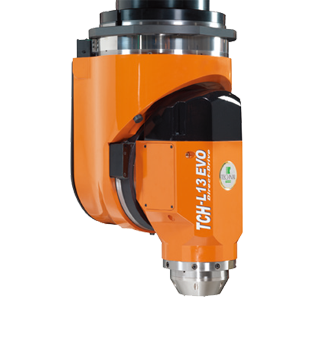

TCH-L13EVO二軸頭
體積小，干涉范圍更小
最適用于塑料射出模具加工應用
A、C軸采用扭矩電機直接驅動，擁有高速、高扭力
去除傳統的磨耗件，（蝸輪蝸桿、皮帶⋯）無背隙、無磨耗，可保證永久精度
較長的主軸延伸172mm，降低模具與二軸頭的干涉范圍
技術參數：
|
規格 |
單位 |
Compact-1625 |
Compact-2232 | ||||
|
X軸行程 |
mm |
2500 |
3200 | ||||
|
Y軸行程 |
mm |
1600 |
2200 | ||||
|
Z軸行程 |
mm |
1000 |
1000 | ||||
|
工作臺規格 |
mm |
2500x1600 |
3200x2200 | ||||
|
工作臺T型槽寬 |
mm |
22 |
22 | ||||
|
工作臺承載 |
Kg/m2 |
4000 |
6000 | ||||
|
工作臺到主軸鼻端距離 |
mm |
200~1200 |
300~1300 | ||||
|
兩柱間距離 |
mm |
2310 |
2910 | ||||
|
驅動模式 |
X/Y/Z |
直線電機/直線電機/滾珠絲桿 | |||||
|
三軸快速進給（X/Y/Z） |
m/min |
60 | |||||
|
三軸加速度(X/Y/Z) |
m/sec2 |
5 | |||||
|
刀把形式 |
|
HSKA63 |
HSKA100 | ||||
|
刀具數 |
Pcs |
20 |
20 | ||||
|
刀具最大重量 |
Kgs |
8 |
15 | ||||
|
刀具最大長 |
mm |
350 |
350 | ||||
|
刀具最大徑 |
mm |
Ø63 |
Ø100 | ||||
二軸頭技術參數：
|
二軸頭(B&CAxis)扭力馬達驅動 |
|
TCH-L13(EVO) | |||
|
旋轉速度B&C |
Rpm（360°/S） |
50/50 | |||
|
扭力:B&C |
Nm |
312/447 | |||
|
夾持力:B&C |
Nm |
2000/2000 | |||
|
定位精度B&C |
Arc.sec |
±3/±3 | |||
|
旋轉角度B&C |
+/- |
±105°/±270° | |||
|
主軸錐度 |
|
HSKA63 | |||
|
主軸最大速度 |
rpm |
24,000 | |||
|
主軸馬力S1-100%(S6-40%) |
kw |
28(33) | |||
|
主軸扭力S1-100%(S6-40%) |
Nm |
39(56) | |||
|
二軸頭(B&CAxis)扭力馬達驅動 |
|
TCH-19(A63) | ||
|
旋轉速度B&C |
Rpm（360°/S） |
50/50 | ||
|
扭力:B&C |
Nm |
1100/900 | ||
|
夾持力:B&C |
Nm |
4000/4000 | ||
|
定位精度B&C |
Arc.sec |
±3/±3 | ||
|
旋轉角度B&C |
+/- |
±100°/±240° | ||
|
主軸錐度 |
|
HSKA63 | ||
|
主軸最大速度 |
rpm |
24,000 | ||
|
主軸馬力S1-100%(S6-40%) |
kw |
42(55) | ||
|
主軸扭力S1-100%(S6-40%) |
Nm |
67(87) | ||
|
二軸頭(B&CAxis)扭力馬達驅動 |
|
TCH-19(A100) | ||
|
旋轉速度B&C |
Rpm（360°/S） |
50/50 | ||
|
扭力:B&C |
Nm |
1100/900 | ||
|
夾持力:B&C |
Nm |
4000/4000 | ||
|
定位精度B&C |
Arc.sec |
±3/±3 | ||
|
旋轉角度B&C |
+/- |
±100°/±240° | ||
|
主軸錐度 |
|
HSKA100 | ||
|
主軸最大速度 |
rpm |
15,000 | ||
|
主軸馬力S1-100%(S6-40%) |
kw |
50(65) | ||
|
主軸扭力S1-100%(S6-40%) |
Nm |
96(124) | ||
