產品介紹
型號規格:Rotor80、Rotor100
性能特點:
跨軌式,高剛性底座,A/C軸扭矩電機驅動搖擺工作臺,Rotor-100:工作臺最大承載2500kg,Rotor-100:搖擺軸配置專利液壓平衡系統,Rotor-100:配置500rpm立式車削功能。
跨軌式/高剛性底座:Rotor系列采高剛性跨軌式結構設計,經由有限元素分析與設計,在執行高速加工時并可確保穩定及高精密的加工質量。

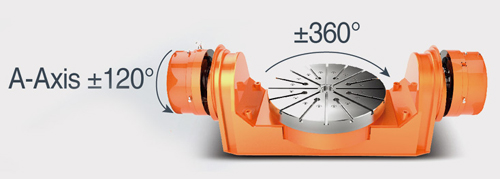

A/C軸扭矩電機驅動搖擺工作臺:高速、高扭力、高精密的扭矩電機驅動;簡單的結構且較少的零件(減去齒輪/皮帶驅動);無背隙和零磨耗,可保證永久精度;容易維修的簡單結構;Rotor-100最大工作臺承載2500kg。

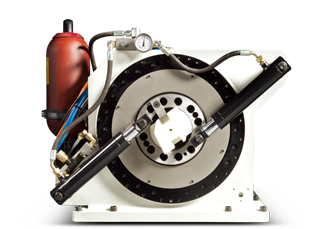

獨家專利——液壓平衡系統:執行搖擺軸運轉動作時,可以保證在高速與不同工件重量承載的狀況下依然保有精密度和加工穩定性。

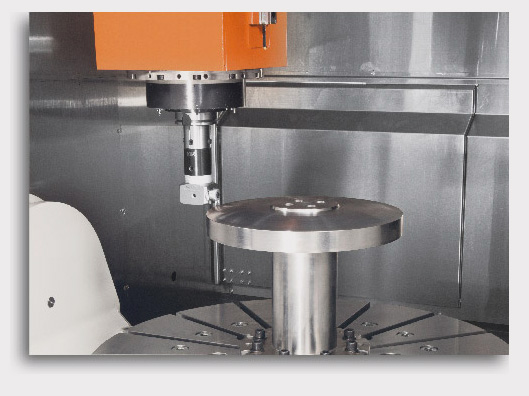

500rpm車削功能:Rotor-100C軸轉盤不但可以執行五軸同動加工,亦可直接進行500rpm車削作業。

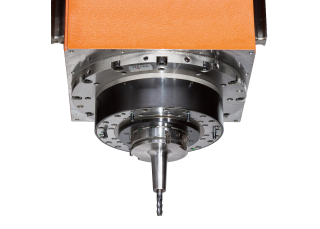

260Nm高扭矩主軸:采用歐洲高扭矩主軸,適合鈦金屬、不銹鋼、高溫航天零部件和其它硬合金的切削
產品用途:適合于整體葉盤、發動機匣、車燈模具、鑲塊等產品生產加工。
技術參數:
規格 |
單位 |
Rotor-80 |
Rotor-100 |
X軸行程 |
mm |
800 |
1180 |
Y軸行程 |
mm |
850 |
1250 |
Z軸行程 |
mm |
700 |
800 |
最大工件行程 |
mm |
Φ1050 |
Φ1400 |
傾斜工作臺(可銑削和車削) |
|
扭矩電機驅動 |
扭矩電機驅動 |
工作臺 |
mm |
Φ800 |
Φ1000 |
中心到主軸鼻端距離 |
mm |
200~900 |
280~1080 |
工作臺承載 |
kg |
1250 |
2500 |
旋轉速度A/C |
|
30/50 |
30/50 |
傾斜工作臺最低尺度 |
deg |
0.001 |
0.001 |
C軸旋轉角度 |
deg |
360゚(連續旋轉) |
360゚(連續旋轉) |
A軸旋轉角度 |
deg |
±120° |
±120° |
工作臺T型槽寬 |
mm |
20 |
20 |
車削C軸工件最大重量 |
|
不提供 |
1200 |
車削rpm |
|
不提供 |
500 |
三軸快速進給(X/Y/Z) |
m/min |
50/50/40 |
主軸參數
主軸速度 |
rpm |
24000 |
12000 |
8000 |
主軸型式 |
type |
HSK A63 |
HSK A100 |
HSK A100 |
主軸馬力 (S6-40%) |
kw |
55 |
50 |
26 |
主軸扭力 (S6-40%) |
Nm |
87 |
314 |
260 |
