產品介紹
型號規格：Titan1630、Titan2240、Titan3050
性能特點：
W軸由頭部視工件高低移動后利用油壓煞車夾緊，高剛性切削，Z軸整體橫梁由數控上下移動，1200Nm高扭力機械傳動銑頭，一體式H型立柱高剛性結構，提供整個Z軸上下行程加工時所需的結構剛性和加工穩定性，因此刀具切削點無論是遠離還是接近工作臺面，對主軸裝置而言都是一樣的，確保了在整個Z軸行程內的高精密加工品質，機械傳動二軸頭：高剛性齒輪傳動，提供了更強大的輸出，也可執行五軸同動加工應用。

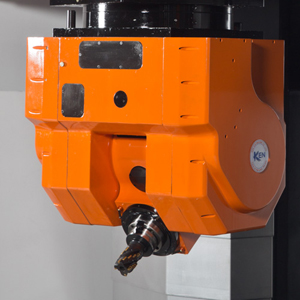

1,200Nm高扭矩機械傳動主軸
產品用途：
適合鈦金屬、鉻鎳鐵合金、不銹鋼、特殊鋼，合金結構鋼和其它硬合金的切削

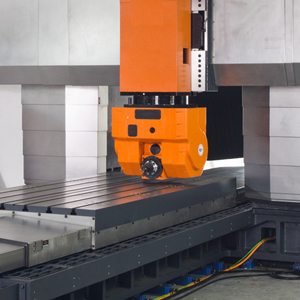

B軸旋轉90°后更貼近工作臺
B軸旋轉中心偏移設計，在臥式加工時較傳統式叉型銑頭，可貼近工作臺表面，有效的增加切削空間范圍
技術參數：
|
型號 |
單位 |
Titan-1630 |
Titan-2240 |
Titan-3050 |
|
X軸行程 |
mm |
3000 |
4000 |
5000 |
|
Y軸行程 |
mm |
2350 |
2900 |
3700 |
|
Z軸行程 |
mm |
750 |
1000 |
1250 |
|
W軸行程 |
mm |
300 |
300 |
500 |
|
兩柱間距離行程 |
mm |
1650 |
2200 |
3000 |
|
工作臺長度 |
mm |
3000 |
4000 |
5000 |
|
工作臺寬度 |
mm |
1350 |
1850 |
2600 |
|
工作臺T型槽寬 |
mm |
28 |
28 |
28 |
|
主軸錐度 |
|
BT-50 | ||
|
主軸速度 |
rpm |
5000 | ||
|
主軸馬力(S6-40%) |
kW |
40 | ||
|
主軸扭力(S6-400%) |
Nm |
1200 | ||
|
B/C軸最大旋轉扭力 |
Nm |
4500/3500 | ||
|
B/C軸最大夾持力 |
Nm |
4500 | ||
|
B/C旋轉角度 |
degree |
+10to-105º/±185º | ||
|
B/C 最低尺度 |
+/- |
0.001º/0.001º | ||
|
三軸快速進給(X/Y/Z) |
m/min |
24/24/24 | ||
|
刀具數 |
pc |
30 | ||
|
最大刀長 |
mm |
250 | ||
|
最大刀徑 |
mm |
Ø100 | ||
|
最大刀重 |
kg |
12 | ||
|

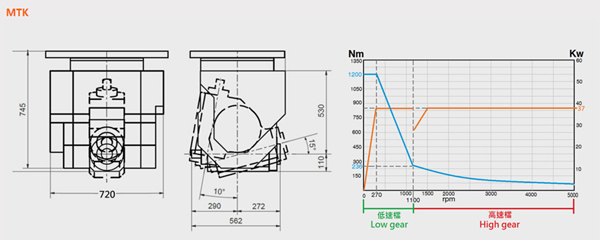

二軸頭(B&C軸)機械式齒輪連續驅動 |
MTK | |
|
扭力B&C |
Nm |
4500/3500 |
|
夾持力B&C(液壓) |
Nm |
4500 |
|
角度分辨率B&C |
deg |
0.001°/0.001° |
|
旋轉角度B&C |
deg |
+10to-105°/±185° |
|
主軸錐度 |
|
BT-50 |
|
最大速度 |
rpm |
5000 |
|
主軸最大馬力 |
kw |
40 |
|
主軸最大扭力 |
Nm |
1200 |
