產品介紹
型號規格：Rhino-1250、Rhino-1700、Rhino-2200
適合產品工件：發動機匣、重型齒盤、箱體類產品
性能特點：
Y軸由整體橫梁數控上下移動：一體式H型立柱高剛性結構，提供整個Y軸上下行程提供加工時所需的結構剛性和加工穩定性，歐洲進口旋轉工作臺，300rpm立式車削車銑功能。
橫梁上下移動，最佳高剛性車/銑，Z軸整體橫梁數控上下移動設計：
Z向由整體橫梁做數控上下移動來實現Z軸運動。刀具切削點無論是遠離還是接近工作臺面，對主軸裝置而言都是一樣的，確保了在整個Z軸行程內的高精密加工質量。同時，這種立臥雙框架結構設計可提高機床結構剛性，減振性能優良，工作穩定。

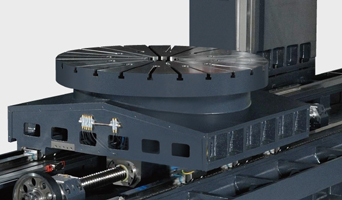

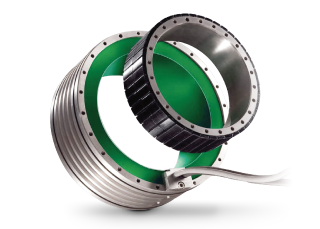

扭矩電機直接驅動旋轉工作臺，B軸旋轉工作臺由扭矩電機直接驅動：
高速、高扭力、高精密的扭矩電機驅動，簡單的結構且較少的零件（減去齒輪/皮帶驅動），無背隙和零磨耗，可保證永久精度，容易維修的簡單結構。

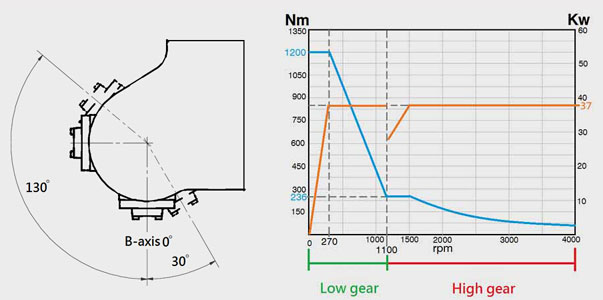

機械式傳動搖擺銑頭：搭載1200Nm高扭力機械傳動主軸，主軸速度4000rpm
技術參數：
|
型號 |
單位 |
Rhino-1250 |
Rhino-1700 |
Rhino-2200 |
|
X軸(主軸頭左右移動) |
mm |
2200 |
2600 |
3000 |
|
Y軸(主軸頭上下移動) |
mm |
2000 |
2400 |
2800 |
|
Z軸(工作臺往前/往后) |
mm |
1400 |
1400 |
1400 |
|
主軸末端(B-Axis= +0°)到工作臺中心(X-Axis at Home)距離 |
mm |
1600 |
2000 |
2400 |
|
B軸旋轉中心和工作臺中心距離 (X-Axis at -End) |
mm |
-600 |
-800 |
-1000 |
|
主軸末端到工作臺中心距離(B-Axis = +90°)(X-Axis at Home) |
mm |
1285 |
1485 |
1685 |
|
B軸旋轉中心和工作臺面距離(B-Axis = +0°)(Z-Axis at Home) |
mm |
1085 | ||
|
主軸末端到工作臺面距離(B-Axis = +90°)(Z-Axis at Home) |
mm |
1400 | ||
|
分度盤規格 |
mm |
Ø1250 |
Ø1700 |
Ø2200 |
|
分度盤工件最大徑 |
mm |
Ø2000 |
Ø2400 |
Ø2800 |
|
分度盤工作臺T型槽寬 |
mm |
22 | ||
|
分度盤最小尺度 |
deg |
0.001 | ||
|
分度盤旋轉角度(連續性) |
deg |
360° | ||
|
分度盤旋轉速度 |
rpm |
20 | ||
|
B軸立式車床旋轉速度 |
rpm |
300 |
230 |
180 |
|
分度盤馬力 |
Kw |
45 | ||
|
分度盤馬達扭力S1-100% (S6-40%) |
Nm |
4000(5200) | ||
|
分度盤煞車扭力(液壓) |
Nm |
10000 | ||
|
三軸快速進給速度(X/Y/Z) |
m/min |
24/24/24 | ||
|
自動換刀裝置 |
|
BT-50 | ||
|
刀具數 |
pc |
40 | ||
|
最大刀長 |
mm |
250 | ||
|
最大刀徑 |
mm |
Ø100 | ||
|
最大刀重 |
kg |
12 | ||
銑頭
|
搖擺銑頭(機械式連續驅動) | ||
|
最大扭力 |
Nm |
3000 |
|
夾持力 (液壓) |
Nm |
4000 |
|
角度分辨率 |
deg |
0.001°/0.001° |
|
旋轉角度 |
deg |
+40°/ -120° |
|
主軸錐度 |
|
BT-50 |
|
主軸最大速度 |
rpm |
4000 |
|
最大主軸馬力 |
kw |
46 |
|
最大主軸扭力 |
Nm |
1200 |
