產品介紹

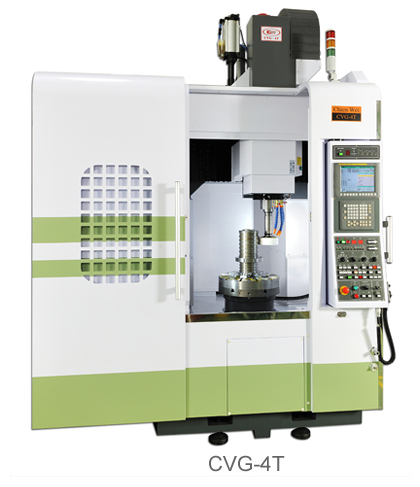

型號：CVG4T/8CT/12CT
產品工件：主軸套件、光碟片模具、齒輪箱套件、主軸外套

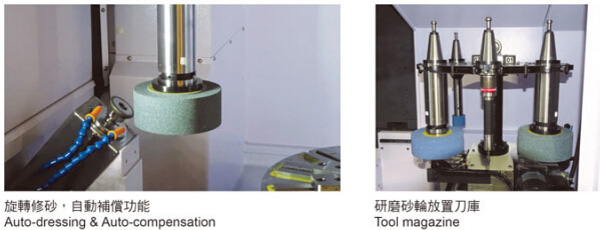

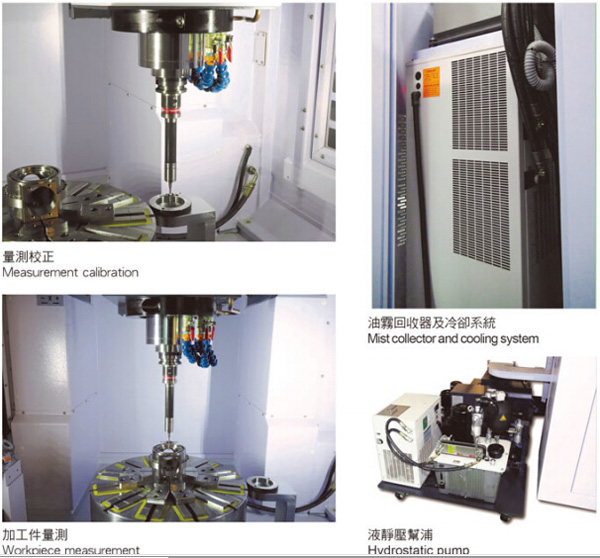

性能特點：C軸采用液靜壓轉盤，研磨真圓度可達到1um左右；X/Z軸采用HEIDENHANIN光學尺，解析度0.05um；X/Z軸最小設定單位0.0001mm；自動刀具更換裝置ATC，4T刀把型式:BT40、8CT/12CT刀把型式:BT50；自動修砂及自動補償功能。
4T加工試樣：
試樣件1
試樣件2
技術參數：
|
項目 |
單位 |
CVG-4T |
CVG-8CT |
CVG-12CT |
|
電控系統 |
|
|
|
|
|
控制器 |
unit |
0i-MD |
32iB |
32iB |
|
研磨能力 |
|
|
|
|
|
內徑研磨尺寸范圍 |
mm |
Ø25~Ø450 |
Ø50~Ø800 |
Ø50~Ø1200 |
|
外徑研磨尺寸范圍 |
mm |
Ø450 |
Ø800 |
Ø1200 |
|
內徑研磨最大長度 |
mm |
ID<Ø150:225 ID>Ø150:325 |
ID<Ø250:325 ID>Ø250:500 |
ID<Ø250:325 ID>Ø250:500 |
|
外徑研磨最大長度 |
mm |
325 |
500 |
500 |
|
工件最大旋徑 |
mm |
Ø450 |
Ø850 |
Ø1250 |
|
工件安裝最高高度(包括夾具) |
mm |
400 |
600 |
600 |
|
工件最大載重 |
kg |
250 |
1500 |
2500 |
|
X軸行程 |
|
|
|
|
|
向右行程 |
mm |
300 |
1340(ATC位置) |
1670(ATC位置) |
|
向左行程 |
mm |
690(ATC位置) |
400 |
600 |
|
移動速度 |
mm/min |
0~24000 |
0-24000 |
0-24000 |
|
最小設定單位 |
mm |
0.0001 |
0.0001 |
0.0001 |
|
Z軸行程 |
|
|
|
|
|
上下行程 |
mm |
400 |
650 |
650 |
|
移動速度 |
mm/min |
0~24000 |
0-24000 |
0-24000 |
|
最小設定單位 |
mm |
0.0001 |
0.0001 |
0.0001 |
|
砂輪軸 |
|
|
|
|
|
刀把型式 |
|
BT40 |
BT50 |
BT50 |
|
砂輪軸轉速 |
rpm |
0 |
0~10000 |
0~10000 |
|
砂輪直徑 |
mm |
Ø45~Ø150 |
Ø45~Ø250(建議)Ø275(最大) | |
|
主軸 |
|
|
|
|
|
工作臺尺寸 |
mm |
Ø450 |
Ø800 |
Ø1200 |
|
旋轉速度 |
rpm |
20~400 |
10-200 |
5-100 |
|
自動刀具更換裝置(ATC) |
|
|
|
|
|
刀把型式 |
|
BT40 |
BT50 |
BT50 |
|
砂輪儲存容量 |
Tools |
8 |
6 |
6 |
|
最大砂輪(直徑X長度) |
Ø×mm |
Ø150X250 |
Ø275X350 |
Ø275X350 |
|
最大砂輪重量 |
kg |
8 |
20 |
20 |
|
選刀方式 |
|
umbrella type |
umbrella type |
umbrella type |
|
電動機 |
|
|
|
|
|
砂輪軸馬達 |
kw |
5.5/7.5 |
15/18.5(內藏式) |
15/18.5(內藏式) |
|
主軸馬達 |
kw |
3.7/5.5 |
3.7/5.5 |
3.7/5.5 |
|
X軸伺服馬達 |
kw |
3 |
6 |
6 |
|
Z軸伺服馬達 |
kw |
4 |
6 |
6 |
|
機器重量占地及包裝 |
|
|
|
|
|
地面空間（長×寬） |
mm |
3303×2106 |
4073×3450 |
4173×4067 |
|
機器高度 |
mm |
3117 |
3644 |
3659 |
|
變壓器 |
KVA |
27.5 |
33 |
33 |
|
凈重 |
kg |
7000 |
16000 |
19000 |

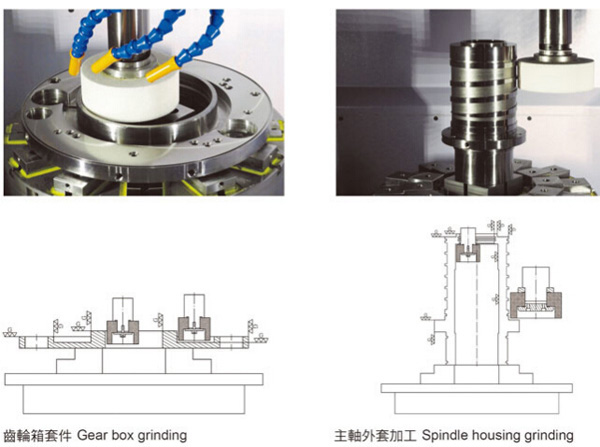

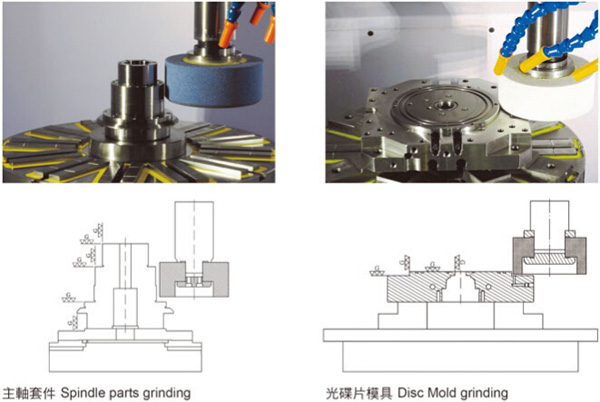

加工范例
