產品簡介

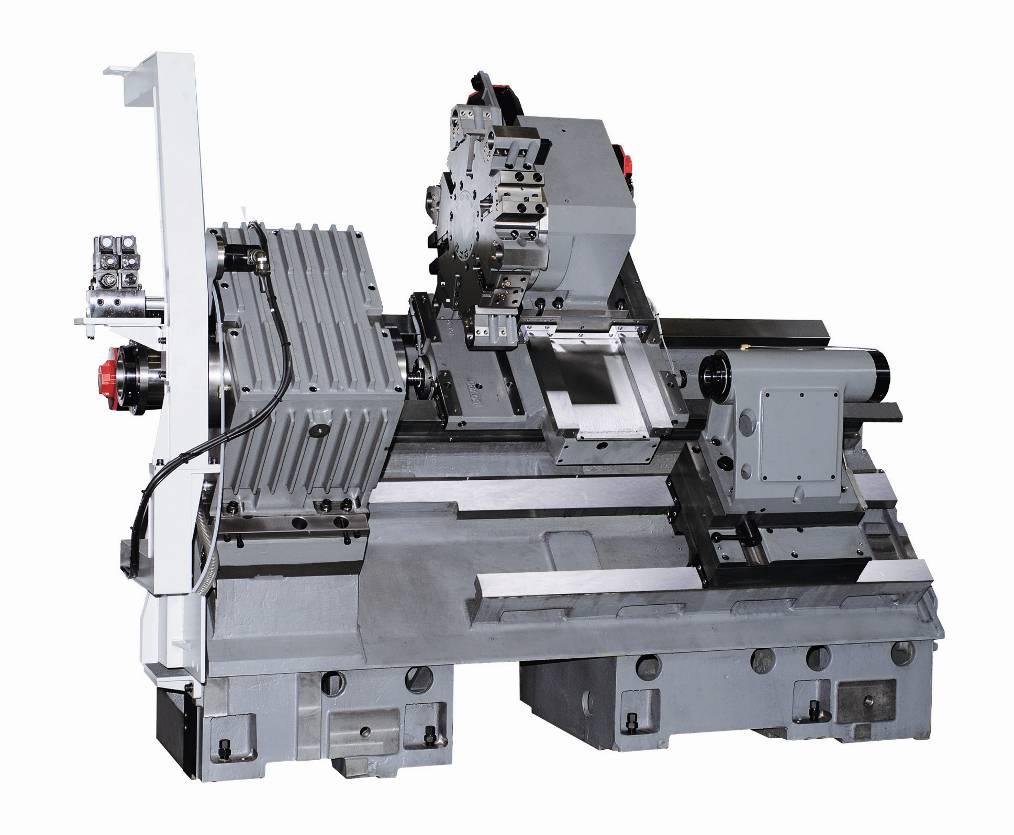

設備和主軸的配置：帶加強肋的45度傾斜床身，使用滾子軸承，提高了剛性和精度，通過兩檔變速箱提供較大扭矩。
Fanuc 伺服系統能夠實現快速加/減速
|
|
X 軸 |
Z 軸 | |
|
最大進給距離 |
290 mm (11.42") |
750 mm (29.53") | |
|
快速進給速率 |
20 m/min (787 ipm) |
24 m/min (945 ipm) | |
|

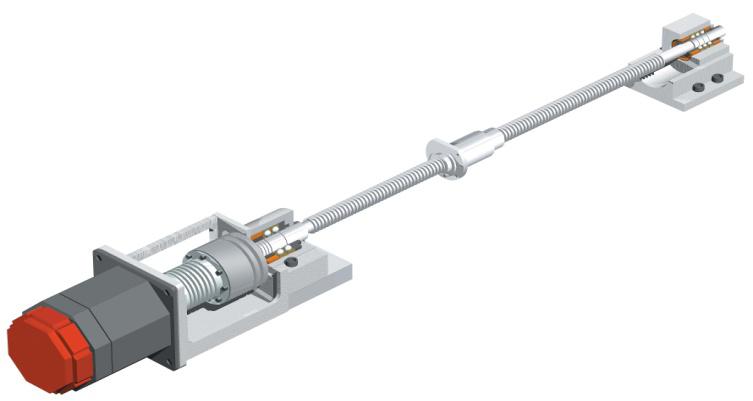

滾珠螺桿 |
直徑 |
ø32 mm (ø1.26") |
ø40mm (ø1.57") |
|
導程 |
10 mm (0.39") |
10 mm (0.39") | |
|
伺服電機 |
輸出 |
4 kW (5.33 HP) |
4 kW (5.33 HP) |
|
扭矩 |
22 Nm (16.2 ft-lbs) |
22 Nm (16.2 ft-lbs) | |
|
推力 |
13,795 N(3,101.2 lbs) |
13,795 N(3,101.2 lbs) | |
|
導軌 |
類型 |
箱式導軌 |
箱式導軌 |
|
距離 |
350 mm (13.78") |
420 mm (16.54") | |
※該推力是理論值。

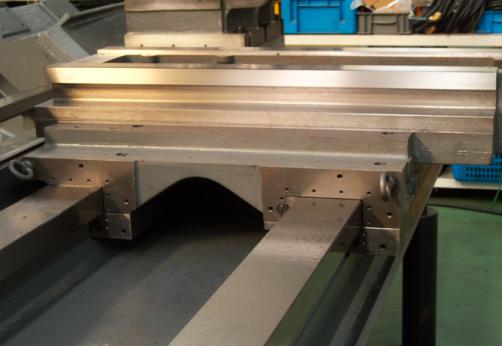

尾座：
•尾座進給模式：手動[可選：可編程]
•尾座主軸錐度:MT#5
•尾座主軸直徑:ø 100 mm (3.93")
•尾座進給距離：750 mm (29.53")
•尾座主軸移動距離：120 mm (4.72")
•尾座推力：7252 N (1631 lbs)
•導軌配置：箱式導軌
尾座主軸（頂針）進給模式：腳踏板或程序M代碼
主體運動類型：使用點動按鈕和MPG手動連接到車座和手動移動
快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。
技術參數
•加工能力
•床身上的回轉直徑：ø750 mm (ø29.53")
•托架上的回轉直徑：ø480 mm (ø18.9")
•最大車削直徑：ø500 mm (ø19.69")
•最大車削長度：720 mm (28.35")
•標準卡盤尺寸：ø254 mm (10")
•標準卡盤重量：34.5 kg (76.06 lb)
•（包括標準卡盤）
最大工件重量：90.8 kg (200.18 lb)
•棒料加工直徑：ø76 mm (ø2.99")
•主軸
•主軸類型：A2-8
•通孔直徑：ø90 mm (ø3.54")
•電機功率輸出（30 分鐘/連續）：22/18.5 kW (29.5/24.8 Hp)
•最大轉速：3600 r/min
•最大扭矩：755.8 Nm (556.93 ft-lbs)
•尾座
•類型：手動（程序可選）
•尾座主軸錐度：MT #5
•導軌：箱式導軌
•尾座主軸直徑：100 mm (3.94")
•尾座移動距離：750 mm (29.53")
•尾座推力：7252 N (1631.40 lbs)
•刀塔
•刀塔類型：十二邊標準刀塔
•可安裝刀具的數量：12 工位
•刀塔轉位速度：0.3 秒
•轉位方式：連續，雙向
•傳動裝置：伺服電機驅動
•刀具尺寸（外徑/內徑）：25mm x 25mm (1" x 1")
ø50 mm (ø1.97")
•軸
•X 軸行程：290 mm (11.42")
•Z 軸行程：750 mm (29.53")
•C 軸行程：360度
•X 軸快速進給速率：20 m/min (787 ipm)
•Z 軸快速進給速率：24 m/min (945 ipm)
•C 軸快速進給速率：100 r/min
•導軌（X/Z）：箱式導軌/箱式導軌
•床身配置：45°傾斜床身
•CNC 控制器（標配）
•型號：HYUNDAI WIA FANUC i 系列
•顯示器：8.4" 全彩色 LCD 顯示器
•內存：512 Kbyte (1280 m)
•潤滑劑和切削液
•潤滑劑箱容量：：1.8ℓ (0.48 gal)
•冷卻劑箱容量：220ℓ (58.12 gal)
•冷卻劑泵功率：0.4 kW (0.54 HP)
•機床尺寸
•占地面積（寬x長）：2002 X 3200 mm (78.8" X 125.98")
•高度：1997 mm (78.6")
•重量：6300 kg (13889.1 lbs)
•電源：25 kVA (FANUC), 28 kVA (SIEMENS)
•電壓：200/220 V, 50/60 Hz (FANUC)
380 V, 50/60 Hz (SIEMENS)
標準/可選規格
|
主軸和卡盤 •主軸中空卡盤3爪(10")標準 •主軸中空卡盤3爪(12")可選 •主軸實心卡盤3爪(10")可選 •主軸實心卡盤3爪(12")可選 •標準軟爪（1套）標準 •卡盤夾緊腳踏開關標準 •卡盤2級增壓器可選 •卡盤2級腳踏開關可選 •機頭座5°轉位可選 •C軸控制機頭座（0.001°）可選 •S代碼定向標準 刀架 •刀座標準 •鏜桿套筒標準 •鉆套標準 •U鉆刀座可選 •U鉆刀座套筒可選 •加長刀座（用于圓周切削）可選 尾座和中心架 •頂針式尾座標準 •內置式尾座可選 •可編程尾座可選 •手動液壓中心架可選 •可編程控制防震臺可選 •標準活頂尖標準 •高精度活頂尖可選 •頂針式尾座前/后移動檢查裝置可選 •尾座腳踏開關（尾座標配）可選 測量 •快速對刀儀標準 •自動快速對刀儀可選 •工件接觸檢查裝置（專用卡盤）可選 (TACO) •工件接觸檢查裝置（專用卡盤）可選 (SMC) 環境 •空調可選 •除濕器可選 •油霧收集器可選 夾具和自動化 •自動門（標準）可選 •自動門（高速）可選 •外部M代碼4套可選 •I/O擴展（包括輸入/輸出） （16個觸點）可選 •I/O擴展（包括輸入/輸出） （32個觸點）可選 液壓系統 •標準液壓缸（中空）標準 •標準液壓裝置（35bar/40ℓ）標準 其他 •調整工具與工具箱標準 |
冷卻劑和吹氣 •標準冷卻劑（噴嘴）標準 •卡盤上方冷卻劑可選 •噴槍式冷卻劑可選 •卡盤上方吹氣可選 •尾座上方吹氣可選 •氣槍可選 •高壓冷卻劑（6/14.5/20bar）可選 切屑處理 •冷卻劑箱（220ℓ）標準 •前部排屑機（鉸鏈/刮板式）可選 （向右排） •后部排屑機（鉸鏈/刮板式）可選 （向后排） •切屑箱（標準180L）可選 •切屑箱（擺動式200L）可選 •切屑箱（大型330L）可選 安全裝置 •前門聯鎖裝置標準 •整體防濺裝置標準 •卡盤液壓保持聯鎖裝置可選 •倒轉扭矩限制裝置（BST）標準 •卡盤打開/閉合檢查裝置可選 CNC •HYUNDAIWIAFANUCi系列標準 •FANUC32i系列可選 •Siemens828D可選 電氣設備 •單色呼叫燈標準 •三色呼叫燈可選 •三色呼叫燈和蜂鳴器可選 •工作燈標準 •配電板燈可選 •主軸負荷計（LED式）可選 •主軸轉速計（LED式）可選 •工件計數器（數字式）可選 •總計數器（數字式）可選 •刀具計數器（數字式）可選 •多刀具計數器（6件）可選 •多刀具計數器（9件）可選 •漏電斷路器可選 •變壓器（FANUC,30kVA）可選 •變壓器（Siemens）標準 (35kVA/交流220,10kVA/交流380) •自動斷電可選 控制與軟件 •交互式自動編程可選 (ManualGuidei,FANUC) •交互式自動編程可選 (SHOPTURN,Siemens) •交互式自動編程(HW-DPRO)可選 •HW-TM可選 （內置式刀具監測系統） •HW-eDNC（DNC軟件）可選 |
