產品簡介

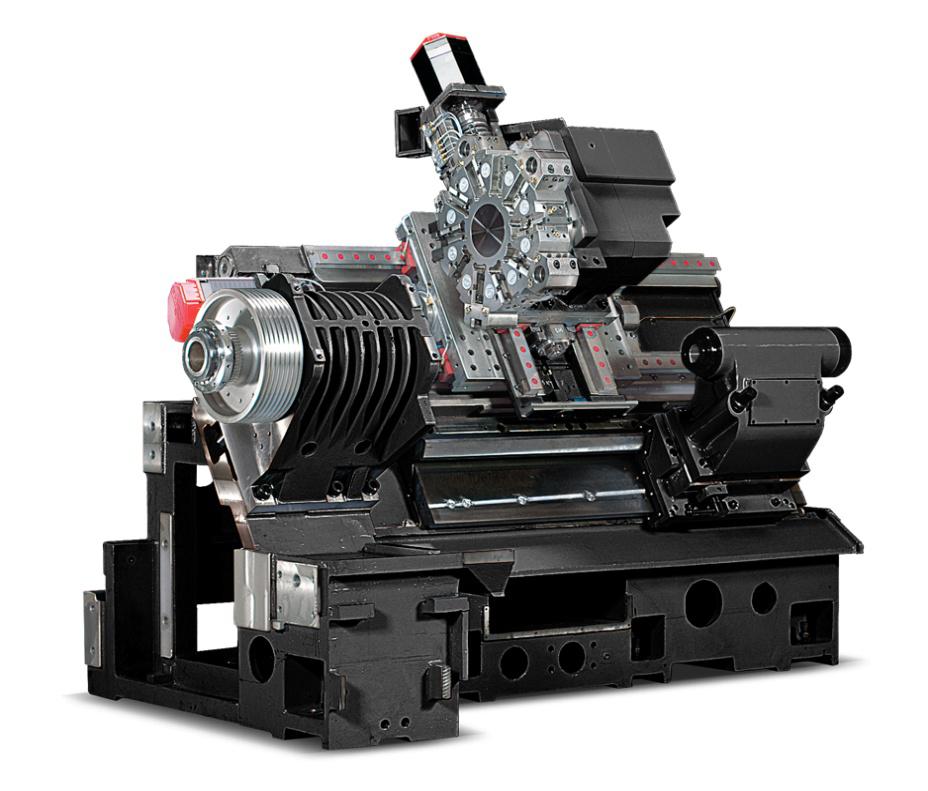

設備和主軸的配置：60度一體結構床身，使用交流主軸電機進行恒定的線速度控制，能夠保證切削平穩無齒輪式。
進給系統：LM導軌（X式布置的滾柱導軌），雙固定式滾珠螺桿支座，大直徑滾珠螺桿，直接聯接到伺服電機，通過聯軸器將滾珠螺桿直接聯接到伺服電機。
刀塔：能夠在最短的選定轉位路線中進行高精度聯接和旋轉，伺服電機驅動的刀塔配備三片式曲齒聯軸器，5.7噸的強勁夾緊力能夠在不連續的重型切削中保證較高的精度。
•刀塔類型：十邊標準刀塔
•驅動模式：伺服電機
•轉位速度：0.3秒/步
•刀具外徑：25x25mm(1x1")
•刀具內徑：ø50mm(ø1.97")

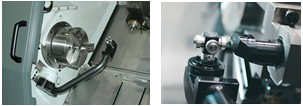

快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。
|
Fanuc伺服系統能夠實現快速加/減速 |
X軸 |
Z軸 | |
|
最大進給距離 |
220mm(8.66") |
750mm(29.53") | |
|
快速進給速率 |
20m/min(787ipm) |
24m/min(945ipm) | |
|
滾珠螺桿 |
直徑 |
ø40mm(ø1.57") |
ø40mm(ø1.57") |
|
導程 |
10mm(0.39") |
12mm(0.47") | |
|
伺服電機 |
輸出 |
3kW(4HP) |
4kW(5.3HP) |
|
扭矩 |
12Nm(8.9ft-lbs) |
22Nm(16.2ft-lbs) | |
|
推力 |
7513.9N(1689.2lbs) |
13,795N(3,101.2lbs) | |
|
導軌 |
類型 |
LM（滾柱） |
LM（滾柱） |
|
距離 |
260mm(10.24") |
360mm(14.17") | |
主要技術參數
•加工能力
•床身上的回轉直徑ø590mm(ø23.23")
•托架上的回轉直徑ø375mm(ø14.76”)
•最大車削直徑ø410mm(ø16.14")
•最大車削長度720mm(28.35")
•標準卡盤尺寸ø254mm(ø10")
•標準卡盤重量55.3kg(121.12lb)
•（包括標準卡盤）
最大工件重量90.8kg(200.18lb)
•棒料加工直徑ø76mm(ø2.99")
•主軸
•主軸類型A2-8
•通孔直徑ø95mm(ø3.74")
•電機功率輸出（30分鐘/連續）22/18.5kW(29.3/24.7Hp)
•最大轉速3000r/min
•最大扭矩729.5Nm(538.05lb-ft)
•尾座
•類型手動（程序可選）
•尾座：主軸錐度MT#5
•導軌：箱式導軌
•尾座：主軸直徑100mm(3.94")
•尾座移動距離570mm(22.44")
•尾座推力7252N(1631lbs)
•刀塔
•刀塔類型十邊標準刀塔
•可安裝刀具的數量10工位
•刀塔轉位速度0.3秒
•轉位方式連續，雙向
•傳動裝置伺服電機驅動
•刀具尺寸（外徑/內徑）25mmx25mm(1"x1")
ø50mm(ø1.97")
•軸
•X軸行程220mm(8.66")
•Z軸行程750mm(29.53")
•X軸快速進給速率20m/min(787ipm)
•Z軸快速進給速率24m/min(945ipm)
•導軌（X/Z）LM（滾珠）/LM（滾柱）
•床身配置60°傾斜床身
•CNC控制器（標配）
•型號HYUNDAIWIAFANUCi系列
•顯示器8.4"全彩色LCD顯示器
•內存512Kbyte(1280m)
•潤滑劑和切削液
•潤滑劑箱容量：1.8ℓ(0.48gal)
•冷卻劑箱容量180ℓ(47.55gal)
•冷卻劑泵功率0.25kW(0.33HP)
•機床尺寸
•占地面積（寬x長）1812X3010mm(71.34"X118.5")
•高度1950mm(76.77")
•重量6100kg(13228lbs)
•電源24kVA(FANUC),39kVA(SIEMENS)
•電壓200/200V,50/60Hz(FANUC)
380V,50/60Hz(SIEMENS)
•標準/可選規格
|
主軸和卡盤 •主軸中空卡盤3爪(10") 標準 •主軸中空卡盤3爪(12") 可選 •主軸實心卡盤3爪(10") 可選 •主軸實心卡盤3爪(12") 可選 •標準軟爪（1套） 標準 •卡盤夾緊腳踏開關 標準 •卡盤2級增壓器 可選 •卡盤2級腳踏開關 可選 •5°轉位 可選 •C軸控制機頭座 •S代碼定向 標準 刀架 •刀座 標準 •12邊刀架 可選 •鏜桿套筒 標準 •鉆套 標準 •U鉆刀座 可選 •U鉆刀座套筒 可選 尾座和中心架 •頂針式尾座 標準 •內置式尾座 可選 •可編程尾座 可選 •手動液壓中心架 可選 •標準活頂尖 •高精度活頂尖 可選 •頂針式尾座前/后 •尾座腳踏開關 |
冷卻劑和吹氣 •標準冷卻劑（噴嘴） 標準 •卡盤上方冷卻劑 可選 •噴槍式冷卻劑 可選 •卡盤上方吹氣 可選 •尾座上方吹氣 可選 •氣槍 可選 •穿透主軸氣流 •高壓冷卻劑（6bar） 可選 切屑處理 •冷卻劑箱（180ℓ） 標準 •前部排屑機（鉸鏈/刮板式） 可選 （向右排） •后部排屑機（鉸鏈/刮板式） 可選 （向后排） •切屑箱（標準180L） 可選 •切屑箱（擺動式200L） 可選 •切屑箱（大型330L） 可選 安全裝置 •前門聯鎖裝置 標準 •整體防濺裝置 標準 •卡盤液壓 •倒轉扭矩限制裝置（BST） 標準 •卡盤打開/閉合檢查裝置 可選 |
