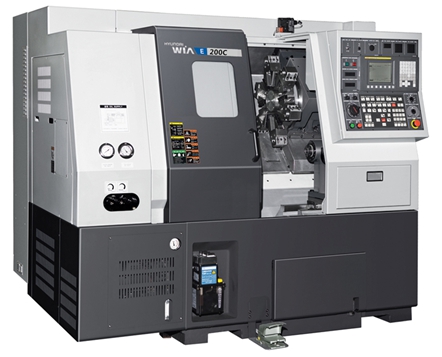

產品簡介

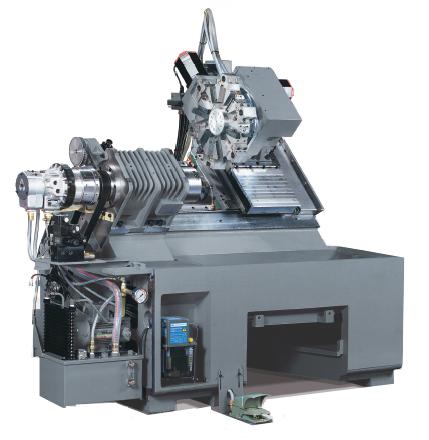

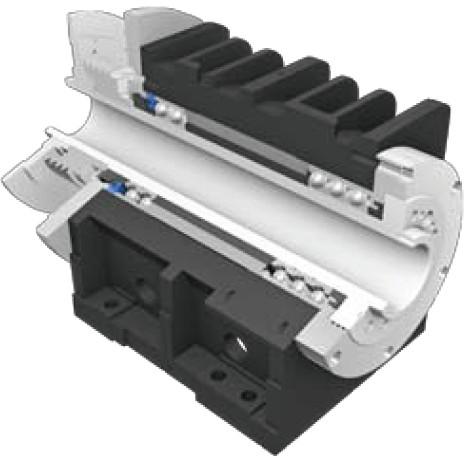

設備和主軸的配置：具有方形和長方體肋條結構的傾斜式(45º)床身，其設計能夠將熱位移降到最小。
Fanuc伺服系統能夠實現快速加/減速
|
X軸 |
Z軸 | |||
|
最大進給距離 |
210mm(8.26") |
330mm(12.9") | ||
|
快速進給速率 |
36m/min(1417ipm) | |||
|
滾珠螺桿 |
直徑 |
ø32mm(ø1.26") | ||
|
導程 |
12mm(0.47") | |||
|
伺服電機 |
輸出 |
1.8kW(2.4HP) | ||
|
扭矩 |
11Nm(8.1ft-lbs) | |||
|
推力 |
5761N(1295lbs) | |||
|
導軌 |
類型 |
LM導軌（滾珠） | ||
|
距離 |
200mm(7.87") |
300mm(11.81") | ||
※該推力是理論值。

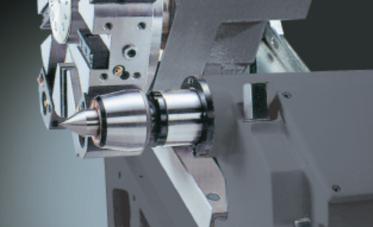

尾座（可選）：
•頂針錐度：MT#4
•頂針直徑：65mm(2.6")
•頂針行程：80mm(3.1")
•尾座進給距離：160mm(6.3")
•尾座推力：4410N(992 lbs)
快速對刀儀：通過將刀尖邊緣與傳感器接觸，進行快速刀具校正，手動傳感器上升/下降操作，通過點動進給接觸到傳感器。
技術參數
•加工能力
•床身上的回轉直徑：ø550mm(ø21.65")
•托架上的回轉直徑：ø350mm(ø13.78")
•最大車削直徑：ø350mm(ø13.78")
•最大車削長度：300mm(11.81")
•標準卡盤尺寸：ø210mm(ø8")
•標準卡盤重量：24.5kg(54.01lb)
•最大工件重量（包括標準卡盤）：51.9kg(114.42lb)
•棒料加工直徑：ø65mm(ø2.56”)
•主軸
•主軸類型：A2-6
•通孔直徑：ø78mm(ø3.07")
•電機功率輸出（30分鐘/連續）：15/11kW(20/14.7Hp)
•最大轉速：4000r/min
•最大扭矩：167.75Nm(123.68ft-lbs)
•最小轉位角度：0.001度
•刀塔
•刀塔類型：回轉式（12刀位）
•可安裝刀具的數量：12工位
•刀塔轉為速度：0.12秒
•轉位方式：連續，雙向
•傳動裝置：伺服電機驅動
•刀具尺寸（外徑/內徑）：25mmx25mm(1"x1")
Ø40mm(ø1.5”)
•尾座（可選）
•類型：頂針式
•尾座主軸錐度：MT#4
•導軌：平軌
•尾座主軸直徑：65mm(2.6")
•尾座移動距離：160mm(6.3")
•尾座推力：4410N(992lbs)
•軸
•X軸行程：210mm(8.27")
•Z軸行程：330mm(13")
•X軸快速進給速率：36m/min(1417ipm)
•Z軸快速進給速率：36m/min(1417ipm)
•導軌（X/Z）：LM（滾珠）/LM（滾珠）
•床身配置：45o傾斜床身
•CNC控制器（標配）
•型號：HYUNDAIWIAFANUCi系列
•顯示器：8.4"全彩色LCD顯示器
•內存：512Kbyte(1280m)
•潤滑劑和切削液
•潤滑劑箱容量：：1.8ℓ(0.48gal)
•冷卻劑箱容量：135ℓ(35.7gal)
•冷卻劑泵功率：0.25kW(0.33HP)
•機床尺寸
•占地面積（寬x長）：2,050x1,763mm(80.7”x69.4”)
•高度：1820mm(71.65")
•重量：3,900kg(8,597lbs)
•電源：17kVA(FANUC),18kVA(SIEMENS)
•電壓：200/220V,50/60Hz(FANUC)
380V,50/60Hz(SIEMENS)
標準/可選規格
|
Ø主軸和卡盤 •主軸中空卡盤 3 爪(8")標準 •主軸實心卡盤 3 爪(8")可選 •標準軟爪（1 套）標準 •卡盤夾緊腳踏開關標準 •卡盤 2 級增壓器可選 •5°轉位可選 •C 軸控制機頭座（0.001°）可選 •卡盤 2 級腳踏開關可選 •S 代碼定向標準 Ø刀架 •刀座標準 •鏜桿套筒標準 •鉆套標準 •U 鉆刀座可選 •U 鉆刀座套筒可選 Ø尾座和中心架 •頂針式尾座可選 •標準活頂尖（尾座標配）可選 •高精度活頂尖可選 •頂針式尾座前 •尾座腳踏開關（尾座標配）可選 Ø測量 •快速對刀儀可選 •自動快速對刀儀可選 •工件接觸檢查裝置（專用卡盤）可選 (TACO) •工件接觸檢查裝置（專用卡盤）可選 (SMC) Ø環境 •空調可選 •除濕器可選 •油霧收集器可選 •撇油器（帶排屑機）可選 Ø夾具和自動化 •自動門（標準）可選 •自動門（高速）可選 •棒料進給裝置界面可選 •外部 M 代碼 4 套可選 •I/O 擴展（包括輸入/輸出） •I/O 擴展（包括輸入/輸出） •工件抓取器（原則上）可選 Ø液壓系統 •標準液壓缸（中空）標準 •標準液壓裝置（35 bar/15ℓ）標準 Ø其他 •調整工具與工具箱標準 |
Ø冷卻劑和吹氣 •標準冷卻劑（噴嘴）標準 •卡盤上方冷卻劑可選 •噴槍式冷卻劑可選 •卡盤上方吹氣可選 •尾座上方吹氣可選 •氣槍可選 •高壓冷卻劑（6 bar）可選 Ø切屑處理 •冷卻劑箱（135 ℓ）標準 •前部排屑機（鉸鏈/刮板式）可選 （向右排） •后部排屑機（鉸鏈/刮板式）可選 （向后排） •切屑箱（標準 180 L）可選 •切屑箱（擺動式 200 L）可選 •切屑箱（大型 330 L）可選 Ø安全裝置 •前門聯鎖裝置標準 •整體防濺裝置標準 •卡盤液壓保持聯鎖裝置可選 •倒轉扭矩限制裝置（BST）標準 •扭矩限制器可選 •卡盤打開/閉合檢查裝置可選 Ø計算機數控, CNC •HYUNDAI WIA FANUC i 系列標準 •Siemens 828D可選 Ø電氣設備 •單色呼叫燈標準 •三色呼叫燈可選 •三色呼叫燈和蜂鳴器可選 •工作燈標準 •配電板燈可選 •主軸負荷計（LED 式） •主軸轉速計（LED 式） •工件計數器（數字式）可選 •總計數器（數字式）可選 •刀具計數器（數字式）可選 •多刀具計數器（6 件）可選 •多刀具計數器（9 件）可選 •漏電斷路器可選 •變壓器（FANUC, 20kVA）可選 •變壓器（Siemens）標準 (20kVA/交流220,10kVA/交流380) •自動斷電可選 Ø控制與軟件 •交互式自動編程可選 (Manual Guide i, FANUC) •交互式自動編程可選 (SHOP TURN, Siemens) •交互式自動編程 (HW-DPRO)可選 •HW-TM可選 （內置式刀具監測系統） •HW-eDNC（DNC 軟件）可選 |
