產品簡介
立柱移動式（TC系列）多功能加工中心，為您的生產能力量身設計。

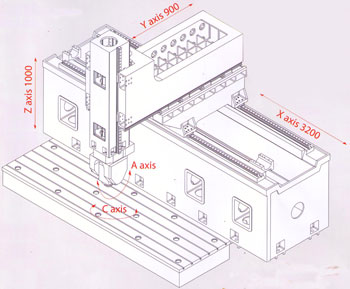

X軸行程大，重切加工，受承重立柱移動式（動柱式），實現五軸加工。
TC系列機床專為生產環境中的高速和高精度加工而設計。驅動力強，重切削，立柱移動和高剛性保證了高精度和高效率。該系列機床可以在不停機情況下自由在兩個獨立加工區域間切換加工。實現一個區域在加工時另一工位可進行上下料。
性能特點
大容量冷卻液箱
獨立于主機以防止熱傳遞，便于清洗排屑的導向設計，強力的冷卻液系統清洗鐵屑。
主軸頭
機床配備了高速高精度主軸（ISO 40和ISO 50 錐柄）
標準轉速為10000rpm(ISO 40)和6000rpm(ISO 50)
主軸頭（ISO 40）48把刀位
標準高速10000rpm ISO 40錐度主軸，是由永久脂潤滑角接觸軸承支撐。主軸通過47kw（s610%）的高扭矩馬達直接驅動。主軸通孔確保良好的主軸中心出水。ISO#50錐度主軸可以選擇。最高可選24000rpm主軸。
主軸頭（ISO50）標準為30刀位
標準6000rpm ISO#50錐度主軸是由永久脂潤滑角接觸軸承支撐。主軸通孔確保機床更好的鉆深孔和攻絲。
刀庫
機床配備了自動換刀庫標準30刀位，最短路徑雙向選擇換刀。
工作臺旁的間隙專為清理切削設計，便于切削輕松掉落到排屑器上。
自動刀庫
#50錐度刀具自動刀庫標準為30刀位（可選60刀位）而#40錐度自動換刀標準為48刀位。機床能加載300mm長的重刀具，刀具加載站位于機床后方，便于操作者接近。
最佳切削條件
采用中間隔板可分為兩個加工區域。
控制面板
控制面板可旋轉，可左右移動。人工學設計（170-175mm操作高度）便于操作者輕松便捷使用。
高效率
標準主軸為10000rpm（ISO 40）或6000rpm(ISO 50) 18000/24000rpm作為可選項。TC-2100快速移動速度40m/min,TC-1850/3200/4200/5200快速移動速度30m/min 。ISO40采用15kw高扭矩中空主軸電機，ISO50采用22kw高扭矩中空主軸電機。25bar主軸中心出水系統。最大刀庫容量：ISO50標準為30刀位，ISO40標準為48刀位。
高可靠性
整體式米漢納鑄鐵床身。大直徑雙預緊滾珠絲杠。先進的數控系統，嵌入式沖洗系統，最大刀具長度300mm，伺服驅動快速精準換刀。各軸高等級光柵可供選擇。
超級設計
#40或#50錐度可選擇，工件加載簡單，極大的裝載能力便于維護。完好的隔離系統，使兩個工作區域都能獲得最好的切削條件。
床身
整體帶加強肋的高剛性米漢納鑄鐵床身。細晶粒高強度鑄鐵床身具備良好抗振性。加工時臺面和工件保持固定。床身設計考慮便于排屑到沖洗導向板，潤滑油從冷卻液里單獨收集。
滾珠絲杠驅動
高扭矩伺服系統直聯滾珠絲杠X.Z軸上（Y軸是間接聯接）。滾珠絲杠采用成對角接觸推力軸承安裝在工作中心。這種雙重保護設計確保定位準確。X軸滾珠絲杠總是確保公差在理想范圍內。
所有軸采用直線運動導軌，六個重型滾珠滑塊確保切削的穩定性甚至在重切削時，整體米漢納鑄鐵保證高剛性和穩定性。
技術參數
|
描述 |
單位 |
TC-1850 |
TC-2100 |
TC-3200 |
TC-4200 |
TC-5200 |
|
工作臺面積 |
mm |
2800*700 |
2800*700 |
3500*850 |
4500*850 |
5500*850 |
|
T型槽 |
mm |
18*7*100 |
|
臺面高度 |
mm |
800 |
|
最大承載能力 |
kgs |
4000 |
4000 |
6000 |
7800 |
9500 |
|
行程 |
|
|
X軸行程 |
mm |
1850 |
2100 |
3200 |
4200 |
5200 |
|
Y軸行程 |
mm |
850 |
610 |
850 |
850 |
850 |
|
Z軸行程 |
mm |
850 |
610 |
850 |
850 |
850 |
|
主軸 |
|
|
主軸錐度 |
|
ISO 40/50 |
ISO 40 |
ISO 40/50 |
|
主軸轉速 |
rpm |
10000（ISO 40）, /6000（ISO 50） |
10000 |
10000（ISO 40）/6000（ISO 50） |
|
主軸軸承內徑 |
mm |
70（ISO 40）/100（ISO 50） |
|
主軸中心道臺面的距離 |
mm |
200-1050 |
200-810 |
|
|
主軸鼻端到臺面的距離 |
mm |
150-760 |
150-760 |
200-1050/150-1000 |
|
自動換刀系統 |
|
|
主軸錐度 |
|
ISO 40 |
ISO 50 |
|
刀庫容量 |
|
48 |
30 |
|
刀柄形狀 |
|
BT/CAT/DIN69871 |
|
拉丁規格 |
|
BT/CAT/DIN69872 |
|
最大刀具直徑 |
mm |
75 |
150 |
|
最大刀長 |
mm |
300 |
|
最大刀具直徑（*刀空） |
mm |
125 |
|
最大刀具重量 |
rgs |
8 |
|
刀庫最大承重 |
rgs |
200 |
|
伺服馬達 |
|
|
主軸錐度 |
|
ISO 40 |
ISO 50 |
|
主軸電機型號 |
Fanuc |
δT15 |
δP50 |
|
主軸輸出功率 |
kw |
15/18.5 |
22/30 |
|
主軸電機轉速 |
, rpm |
10000 |
6000 |
|
主軸電機扭矩 |
Nm |
44.2 |
140 |
|
X軸主軸電機型號 |
Fanuc |
δ50 |
δ40 |
δ50 |
|
X軸主軸電機輸出扭矩 |
Nm |
53 |
38 |
53 |
|
X軸主軸電機轉速 |
rpm |
3000 |
3000 |
3000 |
|
Y軸主軸電機型號 |
Fanuc |
δ50 |
δ40 |
δ50 |
|
Y軸主軸電機輸出扭矩 |
Nm |
53 |
38 |
53 |
|
Y軸主軸電機轉速 |
rpm |
3000 |
3000 |
3000 |
|
Z軸主軸電機型號 |
Fanuc |
δ50+fan |
δ40+fan |
δ50+fan |
|
Z軸主軸電機輸出扭矩 |
Nm |
75 |
53 |
75 |
|
Z軸主軸電機轉速 |
rpm |
3000 |
3000 |
3000 |
|
導軌 |
|
|
X軸導軌 |
|
直線導軌 |
|
X軸導軌寬度 |
|
MRB45 |
MRB55 |
|
X軸導軌間距 |
mm |
1000 |
1000 |
|
Y軸導軌 |
|
直線導軌 |
|
Y軸導軌寬度 |
|
MRD45 |
|
Y軸導軌間距 |
mm |
650 |
700 |
|
Z軸導軌 |
|
直線導軌 |
|
Z軸導軌寬度 |
|
MRD45 |
|
Z軸導軌間距 |
mm |
300 |
|
傳動軸 |
|
|
|
X/Z軸 |
|
|
|
|
滾珠絲杠 |
mm |
50*P20（x）；45*P20（z） |
63*P20（x）；50*P20（z） |
|
滾珠絲杠潤滑 |
|
油 |
|
傳動方式 |
|
耦合 |
|
傳動比 |
|
1:1（x/z) |
1:1.5（x）/1:1（z） |
|
反饋方式 |
|
編碼器（標準）/光柵尺（選項） |
|
Y軸 |
|
|
|
滾珠絲杠 |
mm |
45*P20 |
50*P20 |
|
滾珠絲杠潤滑 |
|
油 |
|
傳動方式 |
|
耦合 |
|
傳動比 |
|
1:1.25 |
1:1.5 |
|
反饋方式 |
|
編碼器（標準）/光柵尺（選項） |
|
軸動給率 |
|
|
|
X軸進給速度 |
m/min. |
30 |
40 |
30 |
|
X軸加工速度 |
m/min. |
10 |
10 |
10 |
|
Y軸進給速度 |
m/min. |
30 |
40 |
30 |
|
Y軸加工速度 |
m/min. |
10 |
10 |
10 |
|
Z軸進給速度 |
m/min. |
30 |
40 |
30 |
|
Z軸加工速度 |
m/min. |
10 |
10 |
10 |
|
氣動系統 |
|
|
|
空氣壓力 |
bar |
6 |
|
空氣流量 |
I/min |
400 |
|
潤滑系統 |
|
|
|
泵馬達 |
W |
25 |
|
泵壓力 |
kg/cm² |
15 |
|
泵能力 |
c.c.min. |
130 |
|
冷卻液 |
|
|
|
泵馬達功率 |
HP |
0.75 |
0.75 |
|
切削液容量 |
L |
300 |
600 |
