德國米邁提克精密角度頭Mimatic

產地品牌：德國米邁提克
產品型號：mimatic 角度頭適用于歐洲及所有國際標準的刀柄連接

■刀柄錐度設計據din69871 標準ansi-cat，mas-bt，
■hsk 刀柄據din69893-forma 標準設計，同時 mimatic 可據其它標準和尺寸設計標準刀柄

---

產品用途：mimatic®角度頭非常適用于加工精度要求高、形狀復雜的多面體工件，如汽車飛機的發動機缸體、曲軸箱等，其品質世界一流，贏得全球眾多知名用戶的青睞，如寶馬（bmw）、通用汽車（gm）、奧迪汽車（audi）、大眾汽車 (volkswagen)、波音（boeing）、偉世通（isteon）、德爾福（delphi）等知名公司都長期配套使用著mimatic®產品。

---

性能特點：
■ 可配套連接sk、hsk、bt、cat 各式標準錐度的刀柄

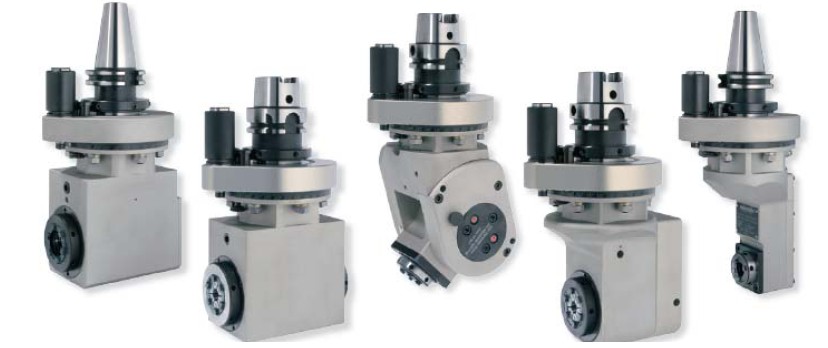

■ 5 種標準角度頭形式， 360°、90°、0-98°等各角度調節
■ 角度頭的標準扭矩臂iso 9524
■ 據需求可設計配套各適配器、扭矩臂、定位銷等
■ 角度360°可調，4×90°定位角度調節
■ 高強度、研磨斜齒輪傳動
■ 角度頭可自動、手動進行換刀
■ 最大轉速可達15,000r.p.m.
■ 最大扭矩為150nm

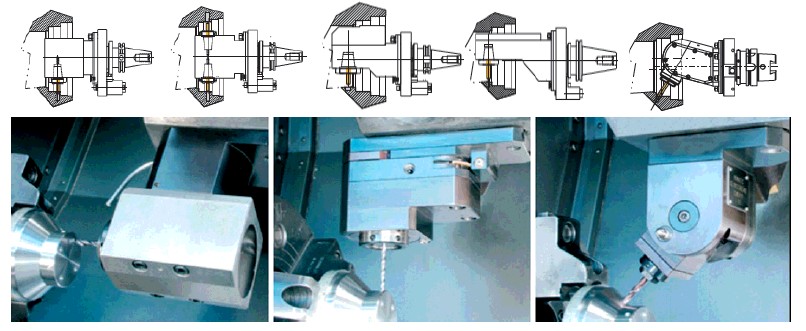

■ 可應用銑削、鉆孔、攻絲、鉸削、螺紋加工等
■ 可據不同機床、加工工件等設計各式非標角度頭
■ 內、外、無冷卻三種冷卻方式，冷卻壓力最大為（70bar/1015psi）
■ 角度頭可配套各式標準er 夾頭din6499，或mi 系列快速更換刀具系統，也可
配套各式筒夾、刀桿、液壓卡盤、膨脹卡盤等

---

技術參數：


90°角度頭 傳動比 i=1:1 冷卻液供應 無∕外冷卻		尺寸 刀柄類型 er 夾頭/ 扭矩轉速 mi 系列筒夾最大（nm）（r.p.m） 1 sk/cat/bt40,hsk63 er16/mi-32 12 6.500 5 sk/cat/bt40,hsk63 er25/mi-40 30 8.000 5 sk/cat/bt50,hsk100 er25/mi-40 30 6.500 7 sk/cat/bt40,hsk63 er32/mi-50 70 6.500 7 sk/cat/bt50,hsk100 er32/mi-50 70 6.500 9 sk/cat/bt50,hsk100 er40/mi-63 150 5.000
雙輸出 90°角度頭 傳動比 i=1:1 冷卻液供應 無∕外冷卻		5 sk/cat/bt40,hsk63 er25/mi-40 30 8.000 5 sk/cat/bt50,hsk100 er25/mi-40 30 6.500 7 sk/cat/bt40,hsk63 er32/mi-50 70 6.500 7 sk/cat/bt50,hsk100 er32/mi-50 70 6.500 9 sk/cat/bt50,hsk100 er40/mi-63 150 5.000
90°角度頭 軸向補償 傳動比 i=1:1 冷卻液供應 無∕內∕外冷卻		5 sk/cat/bt40,hsk63 er25/mi-40 30 8.000 5 sk/cat/bt50,hsk100 er25/mi-40 30 8.000 7 sk/cat/bt40,hsk63 er32/mi-50 70 6.000 7 sk/cat/bt50,hsk100 er32/mi-50 70 6.000 9 sk/cat/bt50,hsk100 er40/mi-63 150 4.000
90°角度頭 徑向補償 傳動比 i=1:1 冷卻液供應 無∕外冷卻		3 sk/cat/bt40,hsk63 er20/mi-32 15 10.000 5 sk/cat/bt40,hsk63 er25/mi-40 30 8.000 5 sk/cat/bt50,hsk100 er25/mi-40 30 8.000 7 sk/cat/bt50,hsk100 er32/mi-50 70 6.000
角度頭 0-98°可調 傳動比 i=1:1 或1:2, 1:2.5 冷卻液供應 內冷卻		3 sk/cat/bt40,hsk63 er20/mi-32 15 8.000 /15.000 5 sk/cat/bt40,hsk63 er25/mi-40 30 7.000 /13.500 5 sk/cat/bt50,hsk100 er25/mi-40 30 7.000 /13.500 7 sk/cat/bt50,hsk100 er32/mi-50 70 6.000 /12.000
固定角度角度頭 據要求設計特殊角度 冷卻液供應 無∕內∕外冷卻		據客戶需求設計轉速 及相關參數
