產品簡介
蘭生提供臺灣品牌的立式加工中心。
（一）型號規格：
1、QV159立式加工中心；
2、QV179立式加工中心；
3、QV209立式加工中心。
（二）性能特點：
三軸行程1500 (1700,2000) X 900 x 850 mm
快速進給率 16/16/12 米/分
主軸馬達25HP / 20HP
主軸錐度ISO40 / ISO50
X, Y, Z 軸硬軌
底座四硬軌
現在您可輕松擁有一部超值加工中心機，以卓越特出的性能，作完美的重切削加工。而機器之穩定性與剛性，更是發揮道最高境界。嵩富硬軌系列立式加工中心機，秉持最佳化的結構設計，確保多年使用后，仍可維持最佳性能。如果您希望擁有一部真正能為您提升加工效率，降低生產成本的加工中心機，嵩富QV系列機種值得您信賴，也是您生產線上的最佳生產利器。
|
|
•本機之主要結構完全采用高級米漢納鑄鐵(FC30)制成，經熱處理硬化，硬度超過HB190。再經回火處理，以消除內應力。 |
|
|
配重平衡機構 •特殊設計的配重平衡機構，采用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前后或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。 |
|
|
高剛性主軸 |
|
精度檢驗 | ||||
|
|
ISO 10791-4 |
|||
|
|
|
軸向行程 |
軸向行程 |
|
|
公差 |
|
500mm<800MM |
800mm<1250MM |
|
|
雙向定位精度 |
A: |
0.025 |
0.032 |
±0.005mm |
|
雙向重覆定位精度 |
R: |
0.015 |
0.018 |
±0.005mm |
|
JIS B6336-4 與 ISO 標準數值相同； | ||||
|
P value of VDI / DGQ3441 值等于 ISO10791-4之 A 值，而 PS 等于 R 值 | ||||
|
以上所述之數值是在良好的空調環境內測試。 | ||||
|
|
| |
|
|
| |
|
|
||
|
|
| |
|
|
| |
|
|
| |
|
| ||
技術參數
|
機型 |
QV159 |
QV179 |
QV209 | |||
|
工作臺 |
|
|
| |||
|
工作臺尺寸 (mm) |
1700 x 850 |
2000 x 850 |
2200 x 850 | |||
|
行程范圍 (X x Y x Z mm) |
1500 / 900 / 850 |
1700 / 900 / 850 |
2000 / 900 / 850 | |||
|
工作臺最大載重量 (kgs) |
2000 |
2500 |
3000 | |||
|
T型槽尺寸 (寬 x 距離 x 槽數 mm) |
18 x 150 x 5 |
18 x 150 x 5 |
18 x 150 x 5 | |||
|
主軸 |
|
|
| |||
|
刀柄及拉頭 |
ISO40 |
ISO50 | ||||
|
主軸內徑 (mm) |
Ø70 |
Ø100 | ||||
|
主軸鼻端至工作臺面距離 (mm) |
100 ~ 950 |
150 ~ 1000 | ||||
|
主軸中心到立柱 (mm) |
950 |
950 | ||||
|
主軸轉速 (rpm) 皮帶式 |
40 - 8000 |
40 - 6000 (8000) | ||||
|
主軸轉速 (rpm) 直結式 |
12000 (15000) |
- | ||||
|
主軸轉速 (rpm) 齒輪式 |
L40 ~ 1500, H1501 ~ 8000 |
L40 ~ 1500, H1501 ~ 6000 | ||||
|
拉刀力 (kgf) |
950 |
2000 | ||||
|
主軸馬達 (連續/30 分 Kw) |
11 / 15 |
15 / 18.5 |
15 / 18.5 | |||
|
進給速率 |
|
|
| |||
|
快速進給率 (X/Y/Z軸，米/分) |
16 / 16 / 12 |
16 / 16 / 12 |
16 / 16 / 12 | |||
|
切削速率 (X/Y/Z軸，mm/分) |
8000 |
8000 |
8000 | |||
|
伺服馬達 |
|
|
| |||
|
三菱 (Kw) |
HF453 (4.5) |
HF703 (7.0) |
HF703 (7.0) | |||
|
發那科 (Kw) |
α22/3000i (4.0) |
α30/3000i (7.0) |
α30/3000i (7.0) | |||
|
西門子 (Kw) |
1FK7101 (7.03) |
1FK7101 (7.03) |
1FK7101 (7.03) | |||
|
發格 (Kw) |
FXM75.2 (7.04) |
FXM75.2(7.04) |
FXM75.2(7.04) | |||
|
海德漢 (Kw) |
QSY155F (6.0) |
QSY190D (9.6) |
QSY190D (9.6) | |||
|
自動換刀系統 |
ISO40 |
ISO50 | ||||
|
刀庫型式 |
斗笠式 / 圓盤式 |
圓盤式 / 鏈條式 | ||||
|
凸輪型式 |
日內瓦式 / 刀臂式 |
刀臂式 | ||||
|
選刀方式 (雙向) |
絕對式 / 隨機數 |
隨機數 | ||||
|
刀具數量 (支) |
20 / 24 |
24 / 32 | ||||
|
刀具最大直徑 (mm) |
Ø100 / Ø90 |
Ø115 / Ø125 | ||||
|
刀具最大長度 (mm)，重量(kgs) |
250, 8 |
350, 20 | ||||
|
其他 |
|
|
| |||
|
氣壓需求 (Kg/cm2) |
6 |
6 |
6 | |||
|
電壓 |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz |
220V, 3Ph, 50 / 60Hz | |||
|
動力需求 (KVA) |
40 |
40 |
40 | |||
|
水箱容量 (L) |
300 |
300 |
300 | |||
|
機器重量 (Kgs) |
14000 |
15000 |
16000 | |||
|
機器高度 (Kgs) |
3200 |
3200 |
3200 | |||
|

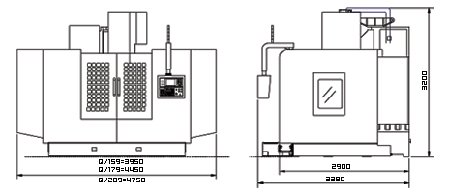

占地面積 (長 x 寬 mm) |
3950 x 2900 |
4450 x 2900 |
4750 x 2900 | |||
|
標準配備： | |
|
主軸吹氣 |
風槍及水槍 |
|
控制系統： |
|
三菱 64SM / 65SM / 70 / 720 / 730 |
工件案例
每一臺機器出廠前，都歷經完善的動、靜態精度檢驗與測試。機器符合VDI 3441, ISO 10791, JIS B6336, ASMEB5標準。
雷射檢驗 循圓測試 震動檢驗
動平衡裝置 噪音測試 幾何精度檢驗
